محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE3 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo | سلسله: | SDE3 |
---|---|---|---|
قطر خارج: | 3 تا 25 اینچ | گزینه های چرخ دنده: | چرخ دنده های خارجی |
ضمانتنامه: | 3 سال | نصب شده: | در دسترس |
پشتیبانی فنی: | ساعت 24 | کاربرد: | سیستم ردیابی خورشیدی |
برجسته: | موتور درایو را بکشید,دنده کرم درایو را بکشید |

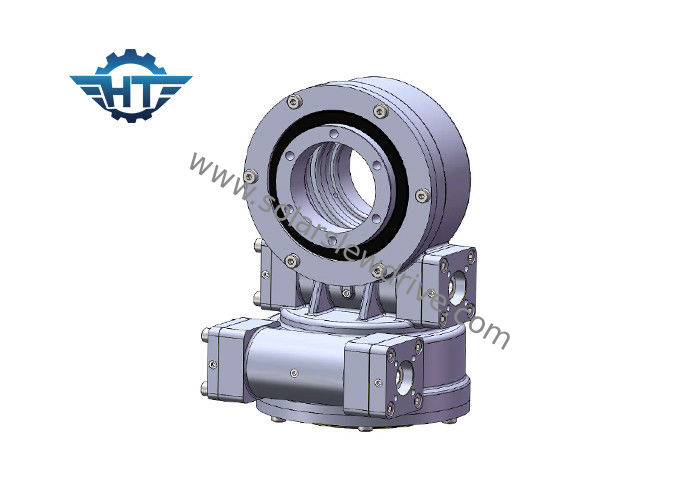

SDE3 Envelop Worm Gear Slew Drive Gearbox IP 66 برای سیستم ردیابی خورشیدی دو محور
شرح
برای درایو کشی ، نه (9) اندازه مختلف از 3 "تا 25" با بیش از 60 مدل در دسترس است که نیازهای ردیابی منظم و دقیق را در سیستم PV مانند سیستم ردیابی مورب ، سیستم ردیابی تک تخت ، CPV و توان حرارتی خورشیدی برآورده می کند. زمینه های ردیابی
مزایای
1) گشتاور خروجی بالاتر و نگه داشتن بار
2) دقت پیگیری بالا
3) مقاومت در برابر خوردگی و مهر و موم قوی
4) گواهینامه ISO / CE
5) IP66
6) خود قفل شدن
7) واکنش: کمتر از 01/0 درجه
چگونه اندازه مناسب درایوهای کشی را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای کشی به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد ، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً برای انتخاب یک درایو کشی مناسب ، اطلاعات زیر را به ما بدهید:
1. برنامه
2. توپی خروجی مورد نیاز است.اگر تصور واضحی از این داده ها ندارید ، فقط بار را به ما بگویید ، به عنوان مثال ، وزن پانل ها و براکت های نصب شده بر روی درایو اسلیو ما.
3. ابعاد بار و بزرگترین وزش باد در منطقه شما در 10 سال گذشته که برای محاسبه اینکه آیا درایو توصیه شده شما می تواند حداکثر بار را در هنگام وزش باد زیاد تحمل کند ، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما پیشنهاد دهیم.
5. اطلاعات دیگر مانند واکنش ، تقاضای درجه IP و غیره
SDE Slewing Drive Data Sheet
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤.0.1 | آره | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤.0.1 | آره | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 705 |
