محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
تایپ کنید: | VE Slewing Drive | ماده: | 42CrMo یا 50Mn |
---|---|---|---|
گارانتی: | 5 ~ 10 سال | اندازه: | 3 اینچ تا 25 اینچ |
نوع دندان: | دندان هلالیک | موتور: | AC یا DC یا Hydadulic |
رنگ: | مشتری مورد نیاز | کاربرد: | ردیاب خورشیدی |
برجسته: | ,,slewing drive for solar tracking system |

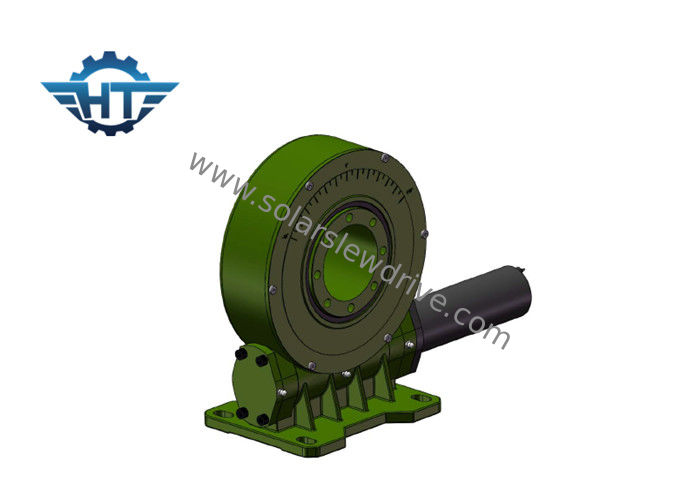

VE9 تک محور چرخ دنده های دنده کروم با انتقال بزرگ برای PT ردیاب
شرح
در حال چرخش Hangtuo از تکنولوژی حرکت دقیق استفاده می کند که یک نسبت بزرگ را در یک مرحله از چرخ دنده فراهم می کند. بلبرینگ و چرخ دنده ها به یک پروفیل کم، خود نگهدارنده و مسکن آماده بهینه سازی شده برای به دست آوردن وزن در مقایسه با عملکرد مونتاژ می شوند. این محصولات بسیار قابل انطباق همچنین دارای مقاومت قوی شوک، عملکرد عمر طولانی، چرخش صاف، حفاظت تحمل و گزینه های درایو مهر و موم شده است.
ما توانایی ارائه راه حل های سفارشی برای برنامه های خاص داریم.
برنامه های کاربردی
محصولات ما شامل چرخ های در حال چرخش و اجزای مرتبط است که عمدتا در سیستم های ردیابی خورشیدی محور یا تک محوری، وسایل نقلیه ساخت و ساز، ماشین آلات بندر، وسایل نقلیه مدولار و سیستم های باد قدرت کوچک استفاده می شود.
درایور / گیربکس Slewing توسط مشتری از خانه و روی صفحه برای سیستم های ردیابی حرارتی خورشیدی PV / CPV / CSP به علت ترکیبی از حلقه چرخشی با شفت کرم شب یلدا که باعث تماس بیشتر دندان، افزایش گشتاور چرخشی و چرخش صاف می شود، انتخاب می شود. اندازه های مختلف موجود از 3 اینچ تا 25 اینچ با بیش از 60 مدل برای پاسخگویی به نیازهای منظم و دقیق ردیابی در PV، CPV، CSP و زمینه های ردیابی حرارتی خورشیدی وجود دارد.
داده های تکنیکی
پارامترهای عملکرد مدل VE | ||||||||||||
مدل | محدوده خروجی گشتاور (متر) | نگه داشتن تورم (متر) | TiltingTorque (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت | IP | کار تپ (℃) | خود قفل | وزن (کیلوگرم) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 12 کیلوگرم |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 18 کیلوگرم |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 32 کیلوگرم |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 28 کیلوگرم |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 52 کیلوگرم |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 65 کیلوگرم |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 88 کیلوگرم |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 135 کیلوگرم |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 192 کیلوگرم |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 251 کیلوگرم |
