محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
تایپ کنید: | VE Slewing Drive | ماده: | 42CrMo یا 50Mn |
---|---|---|---|
گارانتی: | 5 ~ 10 سال | اندازه: | 3 اینچ تا 25 اینچ |
نوع دندان: | دندان هلالیک | موتور: | AC یا DC یا Hydadulic |
رنگ: | مشتری مورد نیاز | کاربرد: | ردیاب خورشیدی |
برجسته: | ,,slewing drive for solar tracking system |

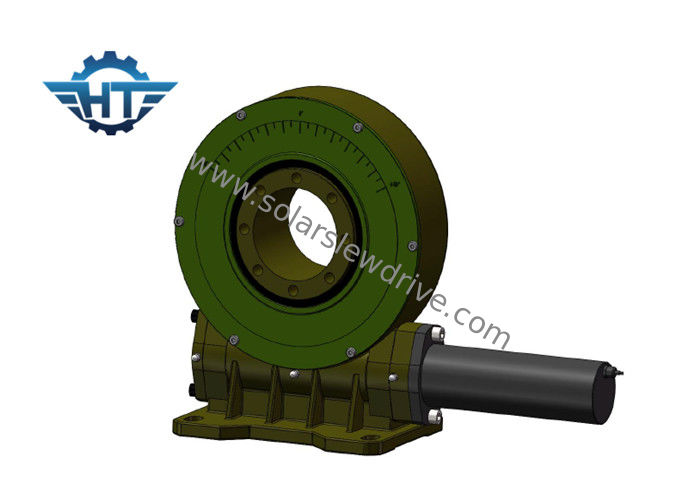

گیربکس کرم کوهی با بار زیاد، IP66 محکم محرک های عقب عقب برای سیستم قدرت خورشیدی متمرکز
شرح
درایوهای Slew یک دستگاه همه جانبه ای است که شامل حلقه، چرخ دنده، مسکن و موتور (الکتریکی یا هیدرولیکی) است و برای بار محوری، شعاعی و لحظه ای طراحی شده است. ما درایورهای دندهای کرم دفاعی بالا را به خصوص برای برنامه های کاربردی که دقت بالا مورد نیاز است، طراحی کردیم.
امکانات
1. Hangtuo slew درایوها با تکنولوژی کرم شیشه ای دو ساعته (Double Enveloping) برای افزایش بارگذاری، کارایی و دقت کار می کنند.
2. انواع مختلفی از سبک های درایو، اندازه مدل، محدوده عملکرد، گزینه های آب بندی و ویژگی های نصب را تولید کنید.
3. مدل های استاندارد استاندارد از قطر 75mm تا 800mm.
4. انفجار، تقریبا صفر پاسخ
5. خود قفل
گزینه های چندگانه
1 نسبت کاهش چرخ دنده 31: 1 تا 150: 1
2. افقی، عمودی یا ترکیبی از نصب چند محور
3. کرم یا کرم دوگانه
4. گزینه برق موتور یا هیدرولیک
5. مسکن: باز یا بسته
6. تنظیمات ورودی سفارشی
7. طرح های سفارشی در هر مورد درخواست
داده های تکنیکی
پارامترهای عملکرد مدل VE | ||||||||||||
مدل | محدوده خروجی گشتاور (متر) | نگه داشتن تورم (متر) | TiltingTorque (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت | IP | کار تپ (℃) | خود قفل | وزن (کیلوگرم) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 12 کیلوگرم |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 18 کیلوگرم |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 32 کیلوگرم |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 28 کیلوگرم |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 52 کیلوگرم |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 65 کیلوگرم |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 88 کیلوگرم |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 135 کیلوگرم |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 192 کیلوگرم |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤0.1 0 | 66 | -40 ~ + 120 | بله | 251 کیلوگرم |
