ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE3 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn، 42CrMo، QT | مدل: | SDE |
|---|---|---|---|
| اندازه: | 3-25 اینچ | اندازه سوراخ: | 100-800 میلی متر |
| گزینه های چرخ دنده: | چرخ دنده های خارجی | ضمانتنامه: | 5 سال |
| OEM: | در دسترس | نوع چرخشی: | دو محوره |
| برجسته: | ,,solar slew drive |
||

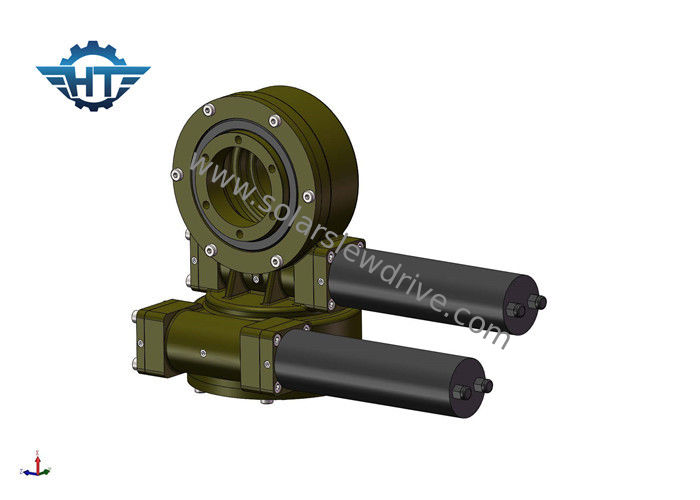

درایوهای کوچک ضد سایش و پارگی با محفظه بسته IP66 برای سیستم‌های ردیابی خورشیدی
شرح
درایوهای چرخان Hangtuo نسبت دنده بزرگی را در یک مرحله دنده ارائه می دهند که برای وزن در مقابل عملکرد بهینه شده است.چرخ‌دنده‌ها و چرخ‌دنده‌ها در محفظه‌ای با مشخصات کم، خودنگهدار و آماده نصب مونتاژ می‌شوند، که محصول را قادر می‌سازد تا به تمام نیروهای محوری و شعاعی واکنش نشان دهد و در نتیجه لحظات کج شدن در چالش‌برانگیزترین کاربردها ایجاد می‌شود.این محصولات بسیار سازگار همچنین دارای مقاومت در برابر ضربه قوی، عملکرد طولانی مدت، چرخش صاف، حفاظت از یاتاقان و گزینه های درایو مهر و موم شده هستند.تمام مزایای فنی، همراه با استانداردهای کیفیت پیشرو در صنعت، محصولات Hangtuo را به نامزدهای ایده‌آل برای کاربردهای سنگین و حیاتی تبدیل می‌کند.
اصل کار Slew Drive
این کرم توسط موتور به حرکت در می‌آید که درایو چرخان را به چرخش در می‌آورد و گشتاور را از طریق فلنج ثابت در محفظه تولید می‌کند.درایو چرخشی به دلیل درایو چرخ دنده حلزونی با ویژگی های خود قفل معکوس دارای قفل شدن معکوس است.
ویژگی های کلیدی
1. پایدار
2. دقت بالا
3. عملکرد عالی
پارامترهای عملکرد مدل SDE
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (نیوتن متر) | گشتاور کج (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارایی | دقت (درجه) | IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1500 | 5800 | 3.6 | 15 | 31:1 | 43% | ≤0.1 | 66 | -30+120 | آره | 25 کیلوگرم |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30+120 | آره | 34 کیلوگرم |
| 7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30+120 | آره | 56 کیلوگرم |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30+120 | آره | 92 کیلوگرم |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30+120 | آره | 160 کیلوگرم |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30+120 | آره | 224 کیلوگرم |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30+120 | آره | 320 کیلوگرم |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30+120 | آره | 492 کیلوگرم |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30+120 | آره | 705 کیلوگرم |
