ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| ماده: | 50Mn ، 42CrMo | مدل: | SDE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| بار محوری: | 34 کیلو نیوتن | بار شعاعی: | 58 کیلو نیوتن |
| برجسته: | ,,solar slew drive |
||

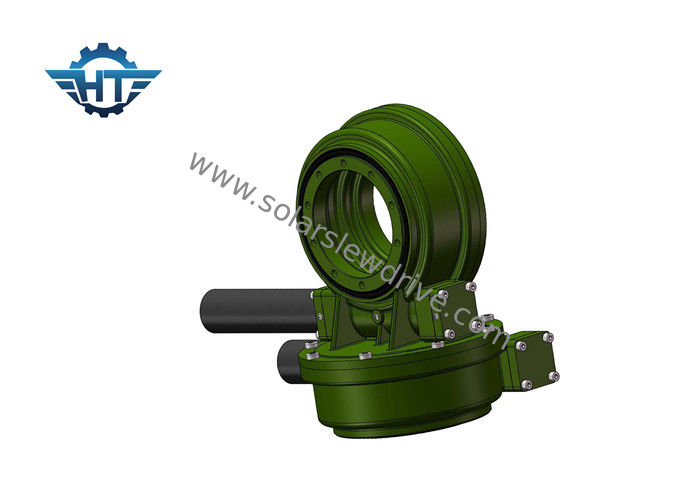

درایو آستین کوچک محور دو محور با موتور دنده سیاره ای 24VDC برای سیستم ردیابی خورشیدی
شرح
درایوهای آستین دار Hangtuo نسبت بزرگی را در یک مرحله دنده ای ارائه می دهند که برای وزن در مقابل عملکرد بهینه می شوند. یاتاقان و چرخ دنده ها در یک محفظه کم کار ، نگهدارنده و آماده برای نصب مجهز شده و این محصول را قادر می سازد تا در برابر همه نیروهای محوری و شعاعی واکنش نشان دهد و لحظه های کج شدن در نتیجه پر چالش ترین برنامه ها ایجاد شود. این محصولات بسیار سازگار همچنین دارای مقاومت در برابر شوک شدید ، عملکرد طولانی مدت ، چرخش صاف ، محافظت از تحمل و گزینه های درایو مهر و موم شده هستند. تمام مزایای فنی ، همراه با استانداردهای کیفیت پیشرو در صنعت ، محصولات Hangtuo را به عنوان کاندیداهای ایده آل برای برنامه های کاربردی با اهمیت بسیار مهم و سنگین تبدیل می کند.
اصل کار Slew Drive
این کرم توسط موتور هدایت می شود ، که حلقه بیرونی حلقه آستین را می چرخاند. حلقه بیرونی گشتاور را از طریق فلنج خارج می کند و حلقه داخلی حلقه آستین در محفظه ثابت می شود. درایو آستین به دلیل درایو چرخ دنده کرم با خصوصیات قفل کردن معکوس ، خود قفل معکوس دارد.
نمودار عملکرد SDE
| مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | قفل کردن خود | وزن |
| نانومتر | نانومتر | KN | KN | نانومتر | درجه | بله | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | بله | 21 کیلوگرم |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | بله | 32 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | بله | 54 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | بله | 88 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | بله | 157 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | بله | 214 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | بله | 315 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | بله | 481 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | بله | 682 کیلوگرم |
واژه نامه پارامترهای کلیدی
Tilting Moment Torque : گشتاور بار با ضرب فاصله بین موقعیت بار و مرکز تحمل باربری ضرب می شود. اگر قرق ایجاد شده توسط بار و مسافت بیشتر از گشتاور لحظه کج دارای امتیاز باشد ، درایو آستین واژگون خواهد شد.
بار شعاعی: بار عمودی را بر روی محور بلبرینگ آستین زده کنید
بار محوری: بار را به صورت موازی با محور تحمل آستر بردارید
نگه داشتن گشتاور: این گشتاور معكوس است. هنگامی كه درایو به صورت معكوس در حال چرخش است و قطعات آسیب نمی بینند ، حداكثر گشتاور حاصل از گشتاور نگهدارنده نام دارد.
قفل کردن خودکار: در صورت لود شدن ، درایو آستین قادر به چرخش معکوس نیست و به این ترتیب خود قفل خوانده می شود.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
