| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 کامپیوتر |
| قیمت: | 145~226 USD/PC |
| Delivery Time: | 30 15 30 روز |

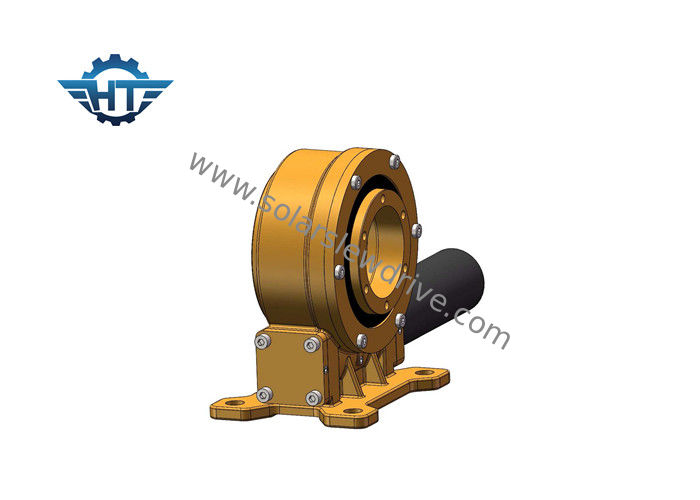

ردیاب خورشیدی تک محور آستین کوچک با موتور الکتریکی 24vcc برای ردیاب های خورشیدی متمرکز
شرح
یک Slew Drive که معمولاً به عنوان یک کرم درایو یا یاتاقان خواب آور شناخته می شود ، یک سیستم کامل و آماده برای نصب است که از بلبرینگ دنده یا حلقه آستین دار ، کرم ، پایه و یک محفظه کاملاً محصور تشکیل شده است. می توان آن را با موتورهای هیدرولیک یا برقی ، گیربکس های سیاره ای تنظیم کرد.
ردیابی نیروگاه های فتوولتائیک شامل پیوند تک محور مسطح ، اتصال تک محور مورب ، سیستم محور تک محور و سیستم ردیابی دو محور است.
1. پیوند تک محور تخت
مناسب برای عرض های جغرافیایی زیر 30 درجه و شیب های زمینی کمتر از 12 درجه.
2. پیوند تک محور غیرقانونی
مناسب برای عرض های متوسط و زیاد ، زمین باید تقریبا مسطح باشد.
3. واحد تک محور چاقی
مناسب برای عرض های متوسط و زیاد
4- محور دوتایی
امکانات
1. از 0 ~ 180 درجه بچرخید
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده
5- استفاده از فضای عقلانی
6. چرخ دنده خود قفل است. بنابراین یک ترمز ضروری نیست
7. روش آسان و روان شروع و توقف
8- گشتاور بالا نگهدارنده ، مناسب برای نصب عمودی
9- نگهداری کم
پارامترهای عملکرد درایو Slew عمودی
| مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | قفل کردن خود | وزن |
| نانومتر | نانومتر | KN | KN | نانومتر | درجه | بله | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | بله | 13 کیلوگرم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | بله | 18 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | بله | 28 کیلوگرم |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | .10.1 | بله | 35 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | بله | 51 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | بله | 61 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | بله | 78 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | بله | 105 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | بله | 185 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | بله | 244 کیلوگرم |
