ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 530 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SDE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| برجسته: | دنده حلقوی کرم,دنده حلقوی حلقوی |
||

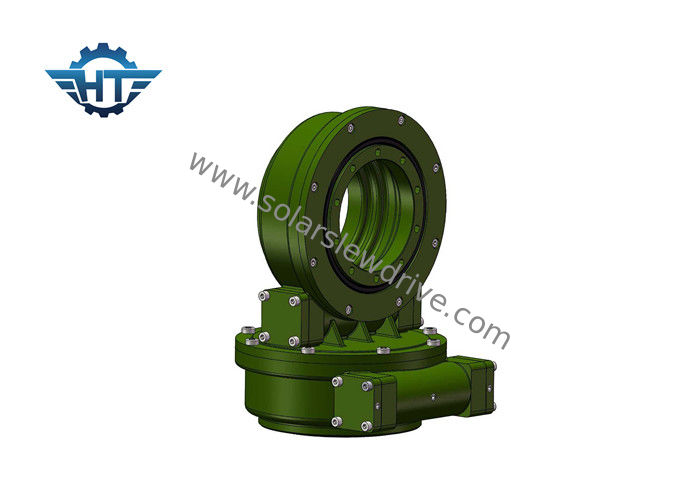

گیربکس SDE7 IP66 Slew Drive با گشتاور بالا ، روانکاری خودکار برای ردیابی خورشید
شرح
سیستم ردیاب خورشیدی شامل سیستم ردیابی خورشیدی تک محور و دو محور است.سیستم ردیابی خورشیدی تک محوره شامل سیستم ردیابی تک شیب و تخت است.
برای سیستم ردیابی خورشیدی دو محوره ، بر اساس ساختار براکت متفاوت ، می توان از سه نوع راه حل درایو های شسته استفاده کرد:
1. از دو درایو اسلیو یک محوره افقی (نوع سه) استفاده کنید.
2. از یک افقی (نوع se) و دیگری عمودی (نوع ve) استفاده کنید.
3. از یک درایو کشی دو محوره استفاده کنید.
همه این راه حل ها می توانند خورشید را به صورت عمودی و افقی ردیابی کنند ، این بدان معنی است که خورشید را همیشه با تابش مستقیم خورشید ردیابی می کنیم.
| نام محصول | SDE7 Slew Drives |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر1429 فوت پوند |
| گشتاور لحظه شیب دار | 7000 نیوتن متر5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلو نیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلو نیوتن7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلو نیوتن6274 پوند |
| گزینه های حرکتی | 12/24 / 48VDC موتور ؛استپر موتور؛موتور بدون جارو |
| سبک محصولات | محور دوتاییCPV / HCPV ؛ظرف خورشیدیبرج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
| میدان پانل توصیه شده | 30 متر مربع |
صفحه داده عملکرد درایوهای SDE Slew
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤.0.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤.0.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 705 |
برنامه ها
سیستم ردیابی خورشیدی دو محوره
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و برنامه های مختلف
2. انواع مختلف موتورها می توانند مطابقت داشته باشند ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
