محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1600/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 500 قطعه در هر ماه |
نام تجاری: | Hangtuo | مواد: | 50Mn ، 42CrMo |
---|---|---|---|
محور: | محور واحد | گواهی: | ISO9001 ، CE |
موتور: | 220Vac | نگهداری: | رایگان |
رنگ: | همان طور که درخواست شد | قفل خود: | آره |
برجسته: | دنده حلقوی کرم,دنده حلقوی حلقوی |

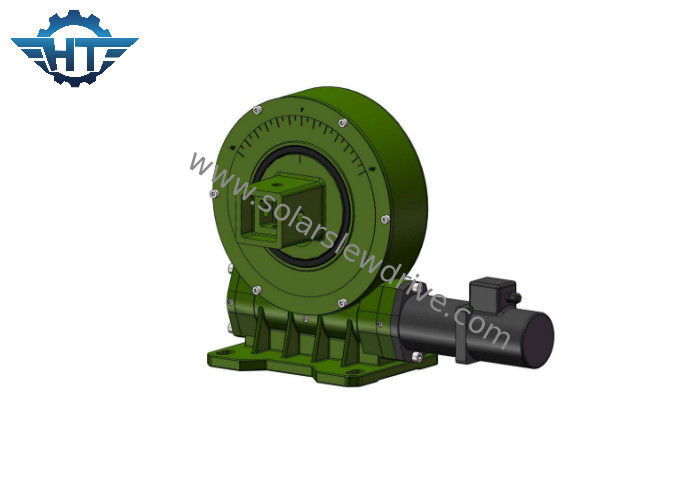

گیربکس تک محور VE9 Slew Drive برای سیستم ردیابی خورشیدی با موتور دنده سیاره 24vdc
شرح
افقی تک محور خورشیدی tسیستم های رکینگ صفحه های خورشیدی PV یا ماژول های خورشیدی را به سمت خورشید هدایت می کنند.sدرایوهای شرم آور می توانند جهت گیری خود را در طول روز تغییر دهید تا مسیر خورشید را برای به حداکثر رساندن جذب انرژی دنبال کنید ، بنابراین عملکرد برق را بهبود می بخشد.
سیستم ردیابی خورشیدی تک محور افقی برای بیشتر مناطق مناسب است و کمک زاویه بروز بین نور ورودی و صفحه را به حداقل برسانید ، که این باعث افزایش انرژی تولید شده در سیستم ردیابی خورشیدی می شود.
درایوهای کشی عمودی که در سیستم ردیابی تک محور افقی اعمال می شود ، بسیار مورد استفاده قرار می گیرند.
نوع داده VE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شدن | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | آره | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | آره | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | آره | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | آره | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | آره | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | آره | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | آره | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | آره | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | آره | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | آره | 251 |
انتخاب Slewing Drive
وقتی sبا انتخاب یک درایو کشی مناسب ، به اطلاعات مختصری در مورد سیستم ردیابی خورشیدی نیاز داریم:
1. مقیاس پروژه ها.برای شمادر مقیاس تیلت و پروژه های بزرگ معمولاً از ردیاب های خورشیدی تک محوره افقی استفاده می شود ، در حالی که ردیاب های دو محوره بیشتر در کاربردهای مسکونی کوچکتر استفاده می شوند.
2. بار درایوهای کشی و فاصله جاذبه آن
3. سرعت خروجی
