| Brand Name: | HangTuo |
| Model Number: | VE 9 " |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~504 / pc |
| Delivery Time: | 45 15 15 روز |
| Payment Terms: | اعتبارات اسنادی T/T, وسترن یونیون |

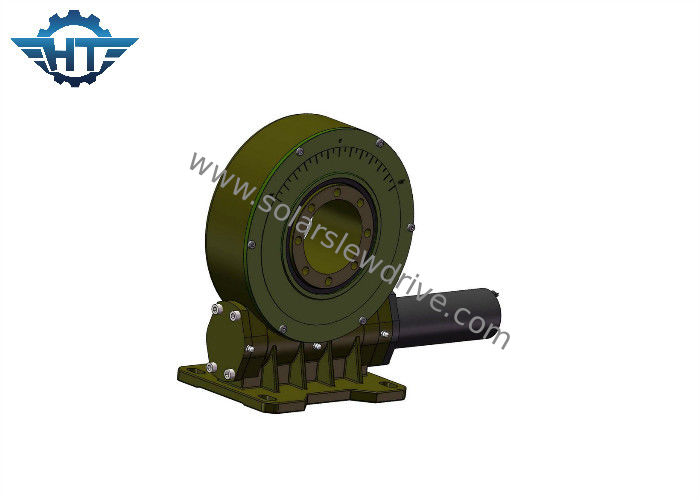

61/1 نسبت عمودی کرم تحمل چرخ دنده کرم با خانه محصور برای ردیاب خورشیدی
توضیحات محصول
درایو آستین دار به مکانیسمی اطلاق می شود که از یک دنده شعاعی ، یک محور محوری به نام کرم و یک مؤلفه رانندگی متصل تشکیل شده است. درایوهای پیشرفته تر ممكن است شامل طرحهای كرم خاص ، مانند كرم پاكت ، محفظه های محافظ و سایر اجزای كمكی باشند. درایوهای آستین دار قادر به انتقال نیرو و گشتاور و همچنین حفظ آن نیروها در طول زمان هستند. کاربردهای زیادی برای درایوهای آستین دار وجود دارد.
اساسی ترین درایو آستین دار یک دنده شعاعی است که توسط کرم هدایت می شود. دندانهای دنده با شیارهای موجود در کرم ملاقات می کنند و با چرخش کرم ، چرخ دنده ها نیز چرخ می شوند. از ویژگی های مشترک درایوهای مختلف آستین دار می توان به کرم ساعت شنی اشاره کرد که اغلب کارآمدتر در نظر گرفته می شود زیرا چندین دندان روی دنده می توانند به یکباره درگیر شوند. سایر ویژگی ها می توانند شامل یک محفظه محافظ جهت تمیز نگه داشتن مکانیسم ها باشند. موتور یا اجزاء رانندگی مانند چرخاندن یک توربین بادی نیز ممکن است طراحی خاص یک درایو آستین دار را تغییر دهد.
به طور کلی ، هدف از آستین های مختلف تغییر حرکت محوری به حرکت شعاعی است. بسته به تعداد نخهای روی کرم و تعداد دندانهای موجود در دنده ، سرعت و قدرت نیروی محوری به یک نیروی رادیکال خاص تبدیل می شود. بسته به کاربرد ، یک درایو آستین دار ممکن است برای تقویت گشتاور که مکانیسم را می چرخد مفید باشد.
مولفه های
| مدل: | VE9 | محل مبدا | چانگژو ، چین |
| نام تجاری | هانگتو | تایپ کنید | محصور |
| مواد | 42CrMo ، 50Mn | گشتاور خروجی | 4300 نیوتن متر |
| گشتاور لحظه ای | 16 کیلومتر نانومتر | نگه داشتن گشتاور | 27.2 K Nm |
| رتبه محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی پویا شعاعی | 65 KN |
| نسبت دنده | 61: 1 | بهره وری | 40٪ |
