ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE3 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نسبت دنده: | 31: 1 | گشتاور خروجی عادی: | 533 نانومتر |
|---|---|---|---|
| محل منبع: | چانگژو ، چین | نگه داشتن گشتاور: | 7000 نیوتن متر |
| گشتاور کج: | 744 نیوتن متر | دارای گشتاور خروجی: | 0.065 دور در دقیقه |
| استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته: | درایو ردیاب خورشیدی,درایو دستی برای سیستم ردیابی خورشیدی |
||

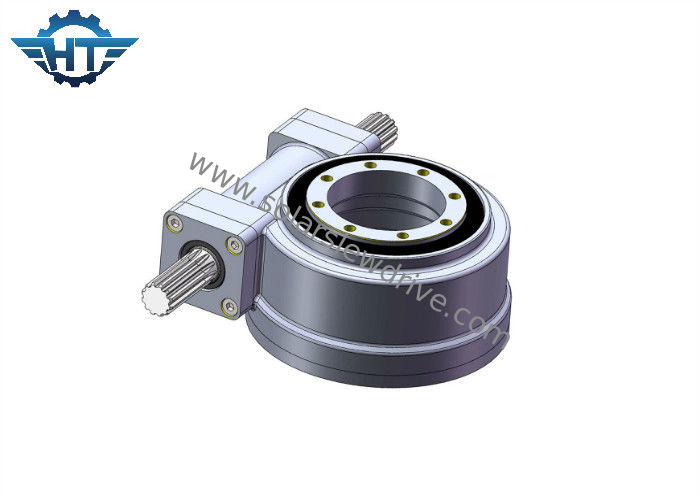

بلبرینگ حلقه آستین برقی SE3 Worm Gear IP66 برای سیستم ردیابی خورشیدی
شرح
Slew Drive که معمولاً از آن به عنوان یک چرخ دنده Slewing یا Slew Bearings یاد می شود ، یک سیستم کامل و آماده برای نصب است که از یک بلبرینگ یا حلقه حلقه آستین دار متشکل از بلبرینگ ، قطار درایو و محوطه کاملاً محصور تشکیل شده است. می توان با موتورهای هیدرولیک یا برقی ، ترمزها ، گیربکس های سیاره ای ، محافظت در برابر خوردگی و همچنین بسیاری از گزینه های دیگر سفارشی سازی کرد.
مزیت
1. برای دستیابی به چرخش ، از چرخ دنده کرم استفاده کنید ، که سرعت کمتری دارد اما می تواند گشتاور ورودی را با نسبت خیلی بالاتری بزرگ کند و در برنامه هایی که نیاز به گشتاور زیاد دارند استفاده می شود.
2. طراحی محصور ، درجه حفاظت IP66 که برای شرایط سخت بیرونی مانند بندر ، معدن و غیره مناسب است.
3. ویژگی خود قفل که آن را به بخشی ایمنی تبدیل می کند
4- می توانید موتور دنده های مختلف را به دست آورید تا نسبت دنده انتقال بزرگ را بدست آورید ، بنابراین کل گشتاور را به واحد کم می دهد
پارامترهای SE Slew Ring Drive
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | بله | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | بله | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | بله | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | بله | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | بله | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | بله | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | بله | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | بله | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | بله | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | بله | 204 |
ملاحظات
1. موتورهای مختلف (AC ، DC و Hydraulic) با توجه به نیاز مشتری قابل طراحی هستند.
2. شافت مخالف موتور می تواند سر سجاده باشد یا سر سجاف باشد.
کاربرد
