گیربکس SE14 Slewing Drive برای سیستم ردیاب خورشیدی کرم درایو با موتور هیدرولیک

گیربکس SE14 Slewing Drive برای سیستم ردیاب خورشیدی کرم درایو با موتور هیدرولیک

  • گیربکس SE14 Slewing Drive برای سیستم ردیاب خورشیدی کرم درایو با موتور هیدرولیک
  • گیربکس SE14 Slewing Drive برای سیستم ردیاب خورشیدی کرم درایو با موتور هیدرولیک
گیربکس SE14 Slewing Drive برای سیستم ردیاب خورشیدی کرم درایو با موتور هیدرولیک
جزئیات محصول:
محل منبع: چین
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE14 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 410~510/Piece ~360/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: L / C ، T / T ، Western Union
قابلیت ارائه: 500 قطعه در هر ماه
مخاطب
توضیحات محصول جزئیات
مدل: 14 اینچ نگه داشتن گشتاور: 54200 نیوتن متر
گشتاور کج: 68000 نیوتن متر گشتاور خروجی: 6550 نیوتن متر
بار محوری: 680 کیلو نیوتن رادیکال بار: 230 کیلو نیوتن
گواهی: ISO9001 ، CE نقاشی شده: در دسترس
ضمانتنامه: 5 سال قفل خود: آره
برجسته:

گیربکس Slewing Drive

,

گیربکس درایو شل Worm Drive

,

گیربکس درایو Snoured Motor Hydraulic

گیربکس SE14 Slewing Drive برای سیستم ردیاب خورشیدی ، درایو کرم با موتور هیدرولیک



توضیحات کد کالا



M (E ، SDE ، VE ، SE ، HSE ، FE ، WE ، PE ، ZSE ، ZSDE ، ZVE…) 9 (3 ~ 25) A (B ، C…) -61 (M) HC (HA ، HD ، HQ) ، HN…) -B (12M ، 25M ، 160،24،220،380) R (L) C (A، E) -2-12 (9…) -REV.AM: کد نقاشی تولید را نشان می دهد.MZ: کد دستگاه آویز صفر صفر را نشان می دهد.

E: به معنی نوع حصار است.KDE: به معنی نوع عمودی و افقی است.VE: به معنی نوع عمودی است.KE: به معنی نوع ضد آب درجه بالا است.

HKE: به معنی نوع ضد آب درجه بالا بدون تعمیر و نگهداری است.FE: به معنی نوع ترمز است.WE: به معنی نوع دنده کرم است.PE: به معنی نوع دنده بزرگ و کوچک است.اگر هیچ E وجود ندارد به معنی نوع اساسی است.

SE: به معنای افقی (ساختار تحمل کشویی) ، SDE: به معنای عمودی و افقی (ساختار تحمل کشویی) ، VE: به معنای عمودی (ساختار تحمل کشویی) ، Z در مقابل S به معنی فاصله صفر است

3 ~ 25: مشخصات 3 اینچ تا 25 اینچ را نشان می دهد.

A: کد دستگاه متعارف را نشان می دهد.اگر طراحی دستگاه تغییرات عمده ای داشته باشد ، می توان از کد B ، C ... استفاده کرد.

61: نشان دهنده نسبت كاهش دستگاه آویزان (تعداد دندان) است.

M: نشان می دهد که یاتاقان متصل سوراخ های متریک متری را تصویب می کند.بدون M به این معنی است که یاتاقان بلبرینگ سوراخهای رشته ای اینچی را تصویب می کند.

HA: نشان می دهد که حلقه بریده شده خاموش است.HC: نشان می دهد که حلقه برش خورده خاموش نشده است.HD: نشان می دهد که حلقه بریده شده خاموش است.

HQ: نشانگر درمان QPQ حلقه بیرونی حلقه حلقوی است.HN: نشانگر تیمار نیتریدی حلقه خارجی حلقه حلقه است.

B: نشان می دهد که انتهای ورودی کرم یک شکاف 6B است (12M نشان می دهد که انتهای ورودی کرم یک سوراخ Φ12 است. 25M نشان می دهد که انتهای ورودی کرم یک سوراخ Φ25 است.

160 به این معنی است که یک موتور هیدرولیک 160CC در انتهای ورودی کرم نصب شده است.24 به این معنی است که یک موتور دنده ای 24 ولت در انتهای ورودی کرم نصب شده است ؛ ...) ؛

R: به معنای نصب صحیح است.L: به معنی نصب چپ است.

C: به معنی کلاه کور است.A: به معنی جهت پورت روغن موتور هیدرولیک به سمت بیرون است (I: منظور جهت پورت روغن موتور هیدرولیک به سمت داخل است ؛)E: به معنی رمزگذار است.

2: دستگاه کشنده دو سیلندر را نشان می دهد.

12: نشان می دهد که موقعیت دوشاخه توپ فولادی در ساعت 12 است.

REV.A: شماره نسخه ، به ترتیب از REV.A ، REV.B ، REV.C افزایش می یابد.

توجه: 1. اگر کدهای ویژه دیگری در آینده وجود داشته باشد ، آنها اضافه می شوند.

2. برای مشتریان خاص که به شرایط خاصی نیاز دارند ، شماره مشتری را می توان با توجه به شرایط واقعی به شماره نقاشی اضافه کرد.

3. دستگاه دوار HSE باید شرایط زیر را داشته باشد: بدون تعمیر و نگهداری ، به علاوه Klüber ، پر از چربی ، پوشش حلقه داخلی ، IP66



Performace از سری SE



مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور کج (Nm) گشتاور نگهدارنده (Nm) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (درجه) خود قفل شدن وزن (کیلوگرم)
1 " 32: 1 400 1000 1800 22 12 40٪ ≤.0.1 آره 6
3 " 31: 1 600 1500 3000 30 16 40٪ ≤.0.1 آره 8
5 " 37: 1 800 6000 9200 68 27 40٪ ≤.0.1 آره 12
7 " 57: 1 2000 13500 13200 132 58 40٪ ≤.0.1 آره 21
9 ” 61: 1 4400 45000 30800 340 130 40٪ ≤.0.1 آره 49
12 " 78: 1 5800 54400 40560 480 190 40٪ ≤.0.1 آره 61
14 " 85: 1 6550 68000 54200 680 230 40٪ ≤.0.1 آره 63
17 " 102: 1 9400 135600 65040 980 390 40٪ ≤.0.1 آره 105
21 " 125: 1 16000 203400 81000 1600 640 40٪ ≤.0.1 آره 149
25 " 150: 1 21000 271160 89000 2400 950 40٪ ≤.0.1 آره 204



امکانات

</s></s>

درایو اسلینگ یا بلبرینگ حلقه ای نیز نامیده می شود.با پیشرفت فن آوری ، درایوهای کشی بیشتر از فناوری کرم ساعت شنی استفاده می کنند که در آن کرم به گونه ای ساخته شده است که دندانهای بیشتری را در چرخ دنده درگیر می کند.این افزایش درگیری دندان منجر به قدرت ، کارایی و دوام بیشتر می شود. درایو کشی از فناوری استاندارد کرم استفاده می کند که در آن کرم در حالت افقی است.نسبت سرعت شافت به رابطه بین تعداد نخ های روی کرم و تعداد دندانه های چرخ دنده یا دنده کرم بستگی دارد.

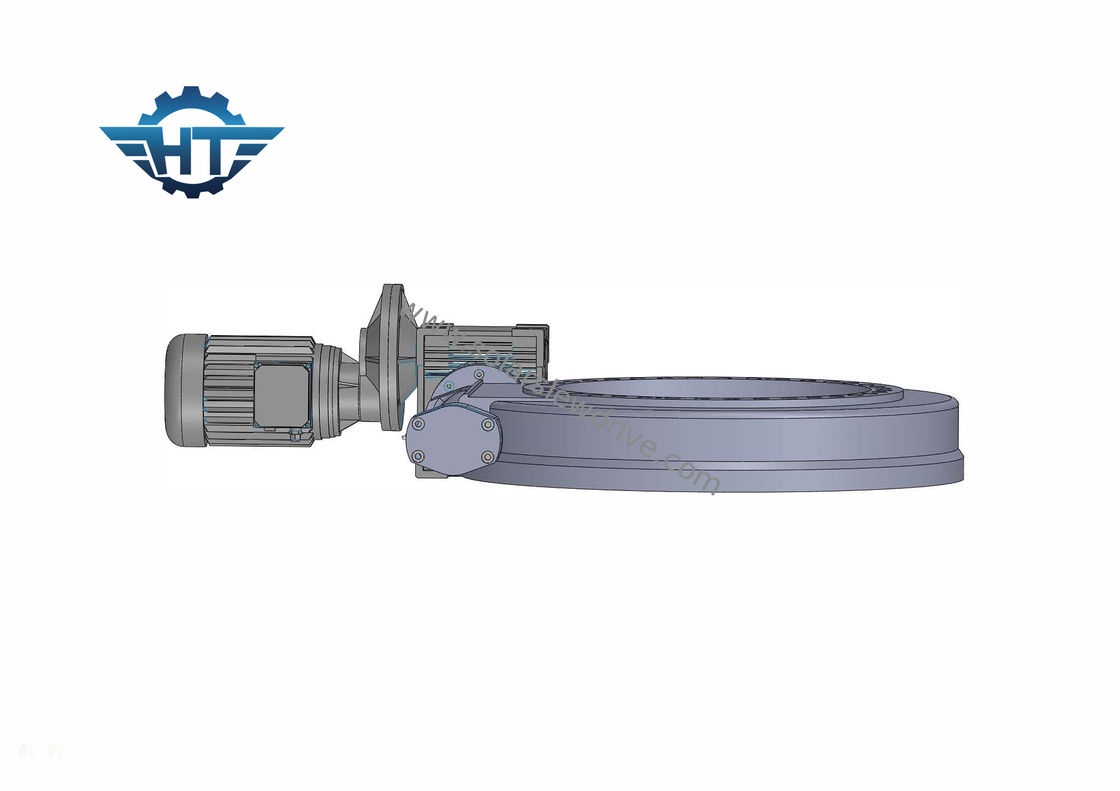

گیربکس SE14 Slewing Drive برای سیستم ردیاب خورشیدی کرم درایو با موتور هیدرولیک 0

برنامه های کاربردی

برنامه های زیادی وجود دارد که می توان از یک درایو چرخشی استفاده کرد ، اولیه زیرا برای برنامه هایی که برای حفظ نیرو و گشتاور چرخشی به بار نیاز دارند بسیار مناسب است.


برنامه های معمولی درایو چرخش شامل:
