محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE6 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 2000 عدد در هر ماه |
تایپ کنید: | VE6 Worm And Worm Gears | مواد: | 42CrMo یا 50Mn |
---|---|---|---|
ضمانتنامه: | 5 ~ 10 سال | اندازه: | 6 اینچ |
نوع دندان: | دندان مارپیچ | Slew Drive Motor: | AC/DC/Hydarulic |
رنگ: | مشتری مورد نیاز است | کاربرد: | ردیاب خورشیدی |
برجسته: | درایو حلقه چرخان خورشیدی متمرکز,حلقه چرخان خانه Enlcosed House,درایو برقی برقی IP66 |

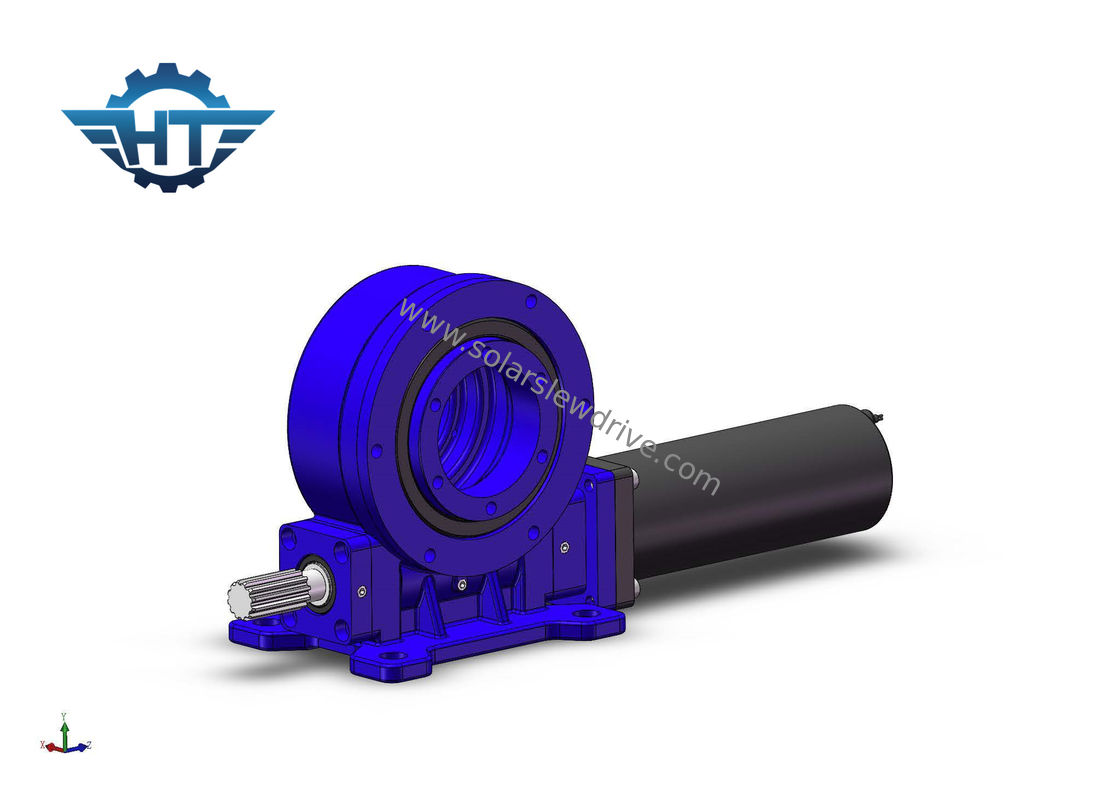

یکپارچه Worm Gear Slew Drive ، IP66 Enlcosed House for Power Socent متمرکز
توضیحات گیربکس Slewing Drive
Slew Drive یک واحد همه جانبه است که از حلقه چرخ دنده ، چرخ دنده ، محفظه و موتور (برقی یا هیدرولیکی) تشکیل شده است و برای بارگذاری محوری ، شعاعی و لحظه ای طراحی شده است.ما درایوهای کرم دنده عقب را به ویژه برای کاربردهایی که دقت بالایی مورد نیاز است توسعه دادیم.
امکانات
1. دارای فناوری کرم ساعت شنی (Double Enveloping) ، افزایش بار ، کارایی و دقت بالا.
2. انواع مختلفی از سبک های درایو ، اندازه مدل ، محدوده عملکرد ، گزینه های آب بندی و ویژگی های نصب را تولید کنید.
3. اندازه مدل های استاندارد از 75 میلی متر تا 800 میلی متر در قطر.
4. واکنش تند ، واکنش تقریباً صفر
5. خود قفل شده است
گزینه های متعدد Worm Gear Motor Slewing Drive
1. نسبت دنده کاهش 31: 1 به 150: 1
2. نصب افقی ، عمودی یا ترکیبی از چند محور
3. کرم تک یا دو کرم
4. گزینه موتور الکتریکی یا هیدرولیک
5. مسکن: باز یا بسته
6. تنظیمات ورودی سفارشی
7. طرح های سفارشی در هر برنامه مورد نیاز
داده های تکنیکی
پارامترهای عملکرد مدل VE | ||||||||||||
مدل | گشتاور خروجی (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | TiltingTorque (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت، درستی | IP | کار تپ (℃) | خود قفل شده است | وزن (کیلوگرم) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 12 کیلوگرم |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 18 کیلوگرم |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 32 کیلوگرم |
8 اینچ | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 28 کیلوگرم |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 52 کیلوگرم |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 65 کیلوگرم |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 88 کیلوگرم |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 135 کیلوگرم |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 192 کیلوگرم |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | .10.10 | 66 | -40 ~+120 | آره | 251 کیلوگرم |
