محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn، 42CrMo | مدل: | VE7 |
---|---|---|---|
نسبت دنده: | 57:1 | گشتاور خروجی: | 5060 نیوتن متر |
نگه داشتن گشتاور: | 40 کیلو نیوتن متر | گشتاور کج: | 5 کیلو نیوتن متر |
محل منبع: | چین | نام تجاری: | Hangtuo |
برجسته: | کاهنده درایو چرخشی کرم gea,کاهنده درایو چرخشی VE7,درایو چرخشی ردیابی خورشیدی محور |

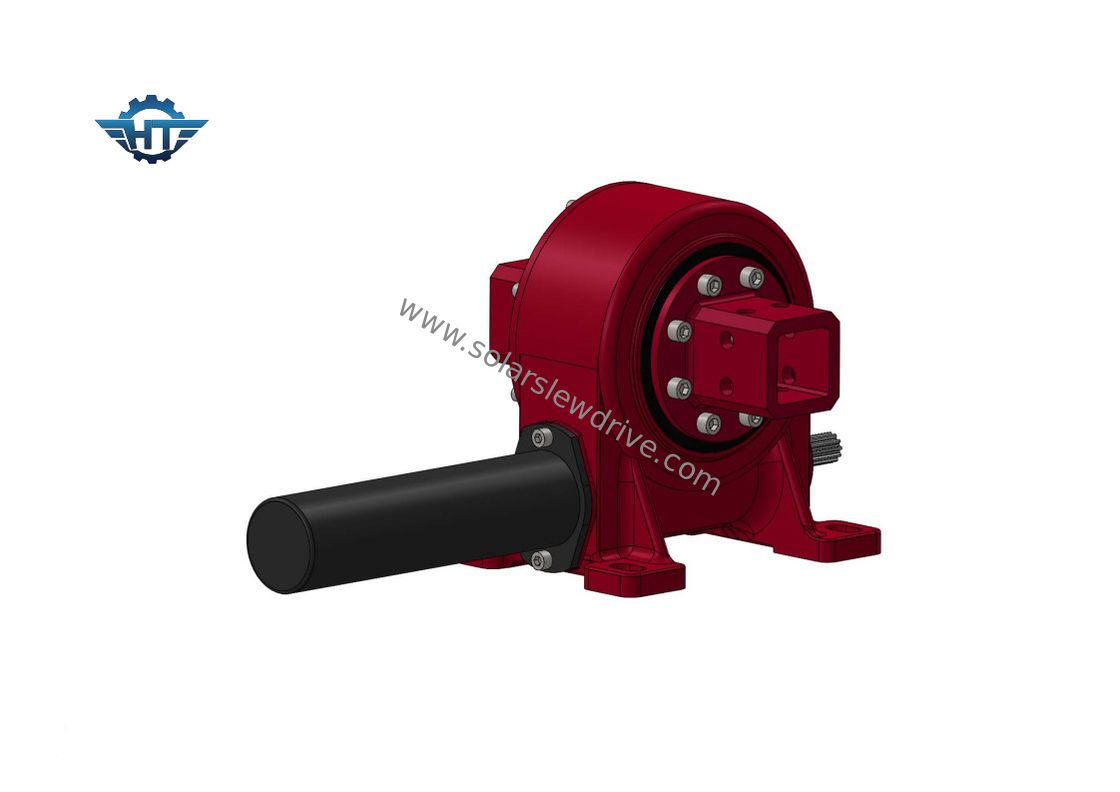

درایوهای چرخشی VE ما عمدتاً برای سیستم های ردیابی خورشیدی محور PV، STP، CSP استفاده می شود.
ما همچنین داریم چندگانه انواع درایوهای چرخشی که به طور گسترده برای کاربردهای ساختمانی مورد استفاده قرار می گیرند، مانند جرثقیل های کامیون، مانلیفت ها، میزهای گردان، ماشین آلات بندری، وسایل نقلیه مدولار، سیستم های برق بادی کوچک و ارتباطات ماهواره ای، حمل و نقل بار سنگین، تجهیزات بازرسی پل، پلت فرم کار تلسکوپی، الزامات چرخاننده سبد ، جرثقیل قایق بادبانی ، میکسر سیمان ، بیل مکانیکی و غیره
ما همچنین می توانیم چندین اندازه را ارائه دهیم موتورهای هیدرولیک، موتورهای DC، موتورهای پله ای و موتورهای سروو برای مطابقت با درایوهای چرخشی.محصولات ما به سراسر جهان صادر شده است.
امکانات
1. گشتاور نگهدارنده قوی و گشتاور کج
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
دستورالعمل نصب و راه اندازی
نصب افقی و نصب عمودی، تصویر زیر را ببینید.
درایوهای تک بکسل می توانند به سیستم های درایو چرخشی دو محوره دست یابند.
یک درایو چرخشی دو محوره می تواند به سیستم های درایو چرخشی دو محوره دست یابد.
یک درایو چرخشی با یک محرک خطی نیز می تواند به درایوهای چرخشی دو محوره دست یابد.
برگه فنی VE Slewing Drive
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
بسته بندی و حمل و نقل ما
همه درایوهای slew با جعبه چوبی بدون بخور بسته بندی می شوند.
از حمل و نقل دریایی، حمل و نقل هوایی، حمل و نقل جاده ای و اکسپرس مانند TNT، DHL، UPS، EMS، Fedex و غیره برای حمل و نقل محموله نمونه و کوچک پشتیبانی کنید.
