محل منبع: | چین |
نام تجاری: | HANGTUO |
گواهی: | CE, ISO9001 |
شماره مدل: | VE8 |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
---|---|
قیمت: | 200~380 USD/PC |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 30 روز |
قابلیت ارائه: | 12000 عدد در سال |
محدوده چرخشی: | ±60 درجه | مواد: | 42CRMN یا 50Mn |
---|---|---|---|
کاربرد: | ردیاب پیوند | ضمانتنامه: | 10 سال |
رنگ: | نارنجی | اندازه: | 3 اینچ - 25 اینچ |
موتور: | 24VDC/220VAC | چرخ دنده کرم: | پوشش دوتایی |
برجسته: | اتصال ردیابی خورشیدی درایو چرخ دنده,iP66 درایو چرخ دنده خورشیدی,گیربکس 42CRMN |

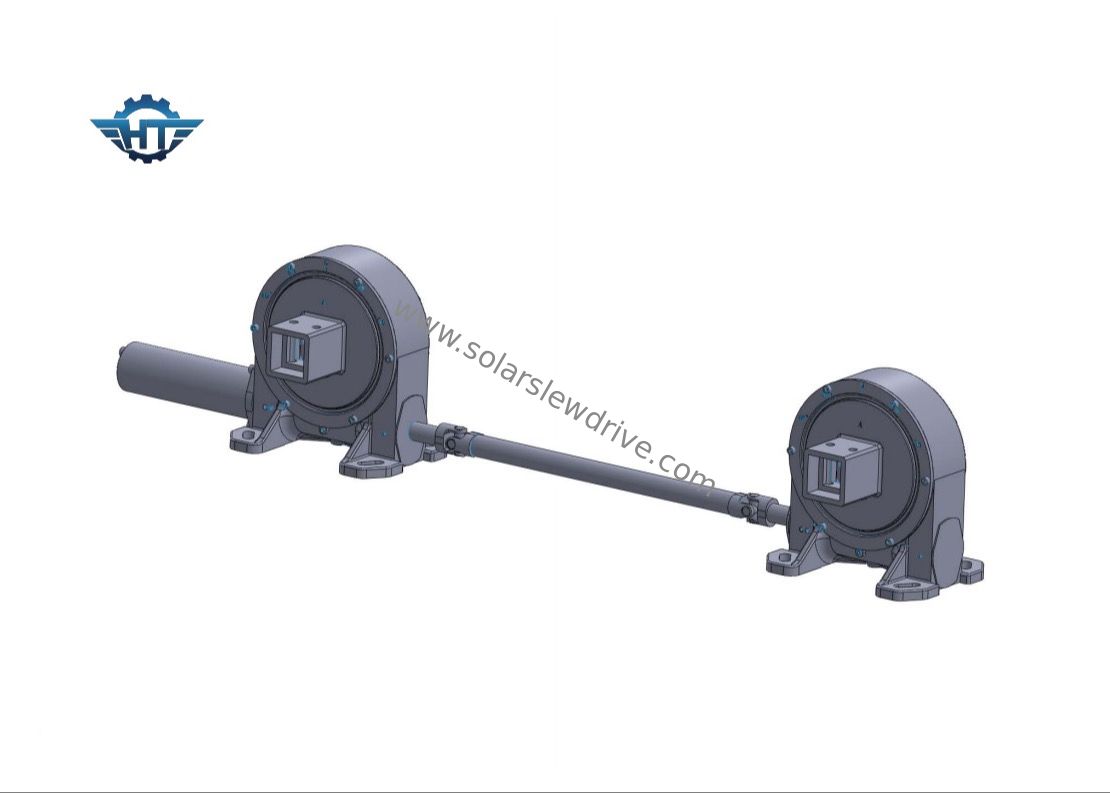

درایو چرخ دنده خورشیدی IP66 با کاهنده گیربکس 24vdc برای سیستم ردیابی خورشیدی پیوندی
Solar Slew Gear Drive توضیحات
درایو خورشیدی دارای انواع مختلفی مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع درایو حلزونی و غیره است. درایو چرخان بر اساس ساختار چرخ دنده کرم پوششی دوتایی است که دارای تماس چند دندانه است که به طور خاص طراحی شده است. برای رانندگی با بار زیاددارای گشتاور لحظه کج قوی و عملکرد خود قفل استاتیک است.
اصل کار گیربکس کاهش دنده سیاره ای خود را به این شکل می کندیک بار شعاعی بزرگ را تحمل کنیدd به دلیل توزیع متناسب گشتاور.علاوه بر این، درایوهای چرخشی ما می توانند به انواع مختلف موتورها، موتور هیدرولیک، موتور الکتریکی 24vdc/12vdc، موتور سروو، استپر موتور و w متصل شوند.همه سری ها کشته شده انداندازه گیربکس تقاضای متفاوت مشتریان را برآورده می کند.
پارامترهای عملکرد درایو عمودی
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
درایو چرخان دارای انواع مختلفی مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع درایو حلزونی و غیره است. درایو چرخشی مبتنی بر بلبرینگ چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل استاتیک است.سطح تماس زیادی با دندان مخصوصاً برای رانندگی بار زیاد طراحی شده است.
امکانات
1. چرخش ±60 درجه، توقف سخت در داخل برای اطمینان از ایمنی سیستم
2. یک موتور محرکه را از سمت چپ، راست یا وسط وصل کنید
3. ترخیص کالا از قبل توسط تولید کننده قبل از کارخانه تنظیم شده است، بنابراین نیازی به تنظیم آن در هنگام نصب نیست
4. گریس قبل از کارخانه پر شده بود، فقط باید هر 5 سال دوباره پر شود
4. نصب ساده و نگهداری کم
5. طراحی فشرده و صرفه جویی در فضا
6. دنده خود قفل است، بنابراین نیازی به ترمز اضافی نیست
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا و گشتاور پشتیبان برای بهبود ایمنی در محیط خشن
