محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE5" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn، 42CrMo | کاهنده چرخش: | VE5" |
---|---|---|---|
نسبت دنده: | 37:1 | بهره وری: | 40% |
رنگ: | همان طور که درخواست شد | کاربرد: | ردیاب خورشیدی |
محل منبع: | چین | راننده: | موتور 12V/24VDC |
ضمانتنامه: | 10 سال | گواهینامه: | ISO9001، CE |
سایت نصب: | باز کردن فیلد | طول عمر: | 30 سال زندگی میدانی |
برجسته: | VE5 Small Slew Drive, 24VDC Motor Small Slew Drive, Open Field Slew Drive گیربکس,24VDC Motor Small Slew Drive,Open Field slew drive gearbox |

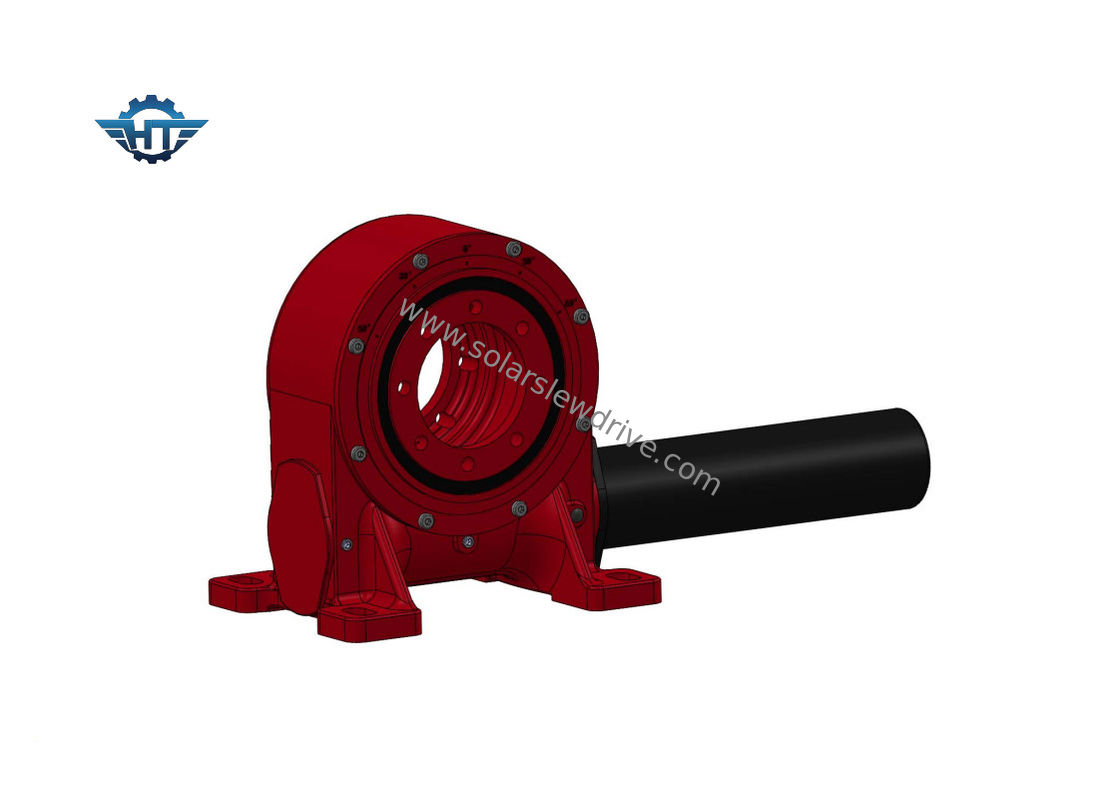

گیربکس VE5 40 به 1 برای ردیاب های تک محور افقی پنل خورشیدی
توضیحات چرخ دنده کرم پوشاننده
درایو چرخشی نوع جدیدی از محصولات چرخشی و انتقال دهنده است.معمولاً به آن درایو چرخشی یا یاتاقان چرخان گفته می شود که معمولاً از کرم دوگانه پوشاننده، چرخ دنده، محفظه، موتور و سایر اجزا تشکیل شده است.از آنجایی که اجزای هسته کرم دوتایی پوشاننده هستند، میتواند با چرخ دنده نزدیکتر شود و به تماس چند دندانه دست یابد، بنابراین دقت و گشتاور لحظه نگهداری را بهبود میبخشد.آنها می توانند به طور همزمان در برابر نیروهای محوری، نیروهای شعاعی و لحظات واژگونی مقاومت کنند.در مقایسه با محصولات چرخشی سنتی، درایو چرخان جدید دارای نصب آسان، تعمیر و نگهداری آسان و درجه بیشتری از فضای نصب است.
پارامترهای عملکرد سری VE
مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 |
برنامه های کاربردی
10 اندازه مختلف درایو چرخشی از نوع VE وجود دارد که از اندازه 3 تا 25 اینچ شروع می شود که در میان آنها 5، 7، 9 اینچ 12، 14، 17 اینچ، 19 اینچ و 21 هستند. آنها هر دو هستند. به طور گسترده در سیستم های ردیابی خورشیدی (PV، CPV، HCPV و هلیواستات) و وسایل نقلیه معمولی، مانند بالابر، جرثقیل های کامیون، و همچنین وسایل نقلیه مدولار استفاده می شود.
