| Brand Name: | HangTuo |
| Model Number: | VE3" |
| MOQ: | 1 قطعه |
| قیمت: | USD 120~504 / pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

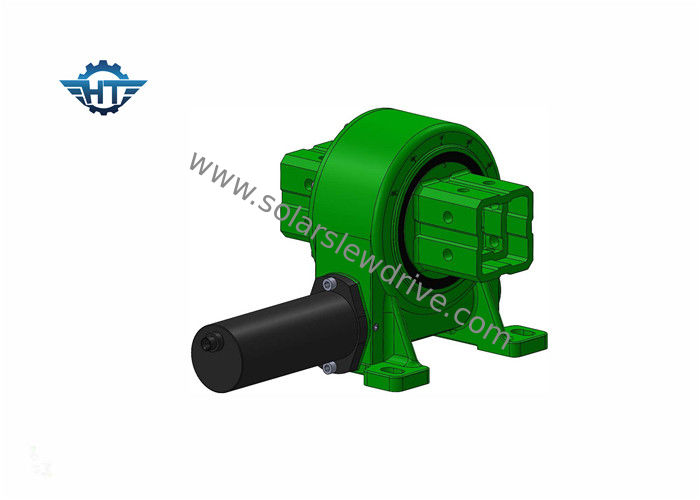

دستگاه چرخشی کوچک تک محوره VE3 برای سیستم ردیابی خورشیدی تک محوره
درایو چرخان نوع جدیدی از محصولات انتقال است که می تواند یک بار سنگین را با سرعت بسیار کم بچرخاند.معمولاً از کرم، چرخ دنده، محفظه، موتور و سایر اجزا تشکیل شده است.از آنجایی که اجزای اصلی کرم شنی و چرخ دنده هستند، می توانند به طور همزمان در برابر نیروهای محوری، نیروهای شعاعی و لحظات واژگونی مقاومت کنند.در مقایسه با محصولات چرخشی سنتی، درایو چرخان جدید دارای نصب آسان، تعمیر و نگهداری آسان و درجه بیشتری از فضای نصب است.
پارامترهای عملکرد سری VE
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 |
درایو چرخشی توصیه شده
| درایو چرخشی محفظه محصور | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| محرک چرخشی محفظه محصور دقیق | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| درایو چرخ دنده حلزونی | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| درایوهای چرخشی دو محوره | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| درایو چرخان محصور عمودی | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
موتور DC
1. ساختار پشتیبان دوگانه را برای شفت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس بسیار افزایش یابد.
2. چرخ خورشیدی و چرخ سیاره ای توسط اسپلین به هم متصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و عمر را طولانی می کند.
3. ما از چرخ دنده مارپیچ در مرحله ورودی استفاده می کنیم که باعث می شود نویز کم anf به آرامی در سرعت بالا اجرا شود.حلقه دنده داخلی جدا شده است تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر است.گیربکس و موتور توسط یک درز توسط پیچ در محوری قرار گرفته اند که دقت تطبیق را افزایش می دهد و صدا را کاهش می دهد.
4. ما از نگهدارنده وردنه در داخل چرخ سیاره ای استفاده می کنیم. ما از سنگ زنی وردنه به جای سنگ زنی کشویی استفاده می کنیم، بنابراین عمر گیربکس بسیار بیشتر است.
5. ساختار حمایتی دوگانه.سنگ زنی داخلی بر روی سوراخ داخلی چرخ دنده های سیاره ای باعث می شود که گردی سوراخ داخلی کمتر از 0.003 میلی متر باشد.خراش دادن دقیق سطح دنده HRC60؛ اتخاذ همه این فن آوری ها عملکرد فوق العاده بی صدا و ثابت و طول عمر طولانی بیش از 10000 ساعت را تضمین می کند.
