ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HANGTUO |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE5 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | 145~226 USD/PC |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 30 روز |
| قابلیت ارائه: | 12000 عدد در سال |
| تایپ کنید: | مکانیسم چرخ کرم | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | سیستم انرژی خورشیدی | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز است | ویژگی: | زندگی طولانی |
| موتور: | 24 ولت | ||
| برجسته: | گیربکس کرمی پاکت درایو,گیربکس 50Mn Slew Drive,درایو کشنده برقی کرم پاکت |
||

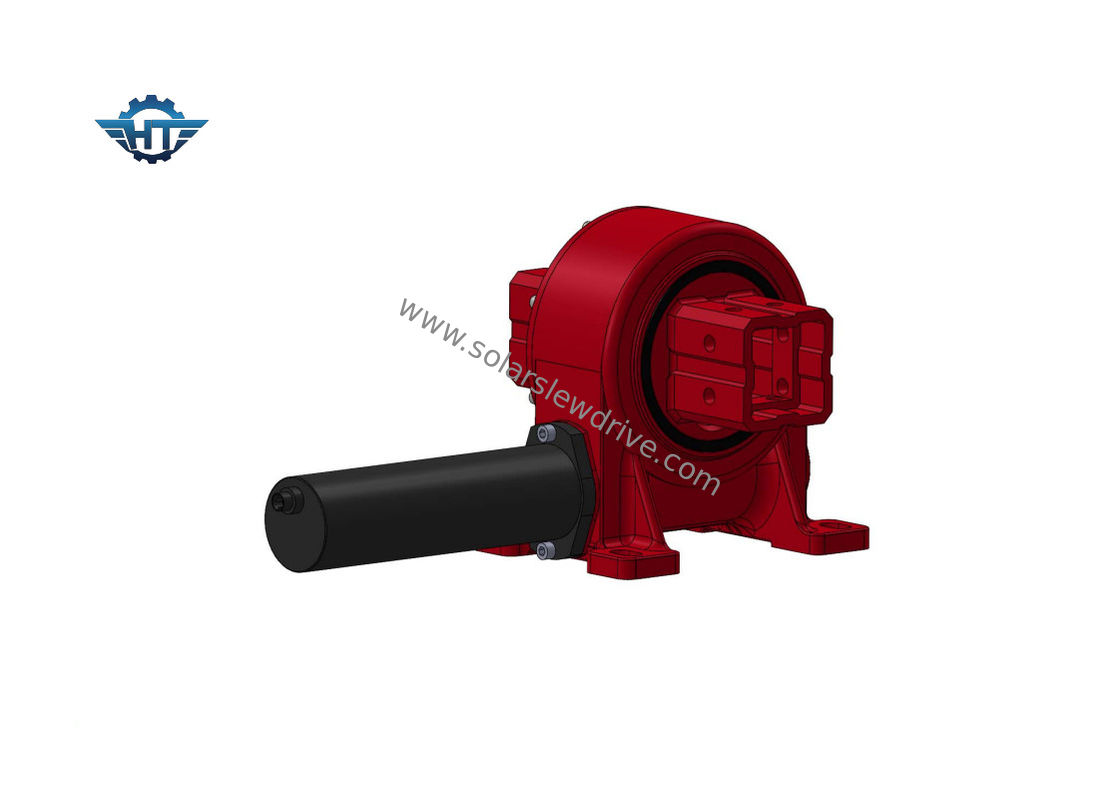

5. گیربکس VE5 کرم کشنده پاکت با موتور برای سیستم ردیابی خورشیدی
توضیحات چرخ دنده کرم خود قفل
نیروگاه خورشیدی متمرکز فرنل نوعی سیستم ردیابی خورشیدی CSP است.اصل کار مشابه تولید برق فتوترمال نوع فرورفتگی است، با این تفاوت که به جای آینه از کندانسور ساختار فرنل استفاده می شود.این باعث می شود که نسبتاً ارزان باشد، اما راندمان به همان نسبت کاهش می یابد.
از آنجا که چنین سیستمی فقط چند بار تمرکز دارد، کیفیت بخار آب گرم شده بالا نیست، به طوری که راندمان تولید برق سالانه کل سیستم تنها می تواند به حدود 10٪ برسد.اما به دلیل ساختار ساده سیستم و استفاده مستقیم از محیط انتقال حرارت برای تولید بخار، هزینه ساخت و نگهداری آن نیز نسبتاً پایین است.
امکانات
1. چرخش 360 درجه
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده و استفاده منطقی از فضا
5. دنده کرم خود قفل
6. روش آسان و روان شروع و توقف
7. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
8. تعمیر و نگهداری کم
نمودار عملکرد Slew Drive سری VE
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
