ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HANGTUO |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE5 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | 145~226 USD/PC |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 30 روز |
| قابلیت ارائه: | 12000 عدد در سال |
| تایپ کنید: | چرخ دنده کرمی تک پوش | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | سیستم انرژی خورشیدی | زندگی میدانی: | 30 سال |
| رنگ: | همان طور که درخواست شد | اندازه: | 3 اینچ تا 25 اینچ |
| موتور: | 24 ولت / 12 ولت / 48 ولت | ویژگی: | عمر طولانی و خود قفل |
| برجسته: | درایو چرخشی الکتریکی دوگانه محفظه,درایو چرخشی الکتریکی تک محوره,درایو چرخ دنده حلزونی دوگانه پوششی |
||
چرخ دنده دوگانه پوششی کرمی برای ردیاب خورشیدی تک محور افقی
درایو چرخاننده کرم دوگانه پوششی
Slew Drive که معمولاً به عنوان درایو کرم شناخته می شود، یک سیستم کامل و آماده برای نصب است که از چرخ دنده، کرم، پایه، صفحه بالایی و محفظه کاملاً بسته تشکیل شده است.می توان آن را با موتورهای الکتریکی هیدرولیک یا 12V/24V/48V، گیربکس های سیاره ای سفارشی کرد.

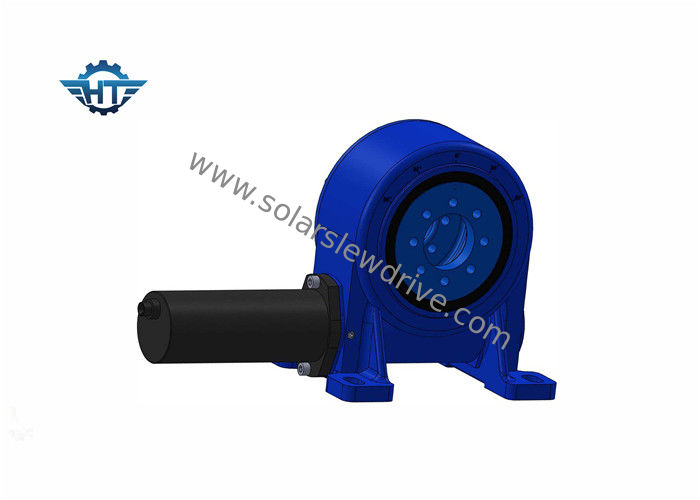

درایو چرخشی VE5 با موتور دنده 24VDC
امکانات
چرخش 360 درجه
اتصال یک موتور محرک از سمت چپ یا راست
در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست
گریس قبل از کارخانه پر شده بود
نصب ساده و نگهداری کم
استفاده منطقی از فضا
دنده خود قفل است.بنابراین ترمز لازم نیست
روش آسان و روان شروع و توقف
گشتاور کج بالا، مناسب برای نصب افقی
پارامترهای عملکرد Worm Gear Vertical Slew Drive
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
