| Brand Name: | HangTuo |
| Model Number: | VE6" |
| MOQ: | 1 قطعه |
| قیمت: | USD 100~1100 / pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

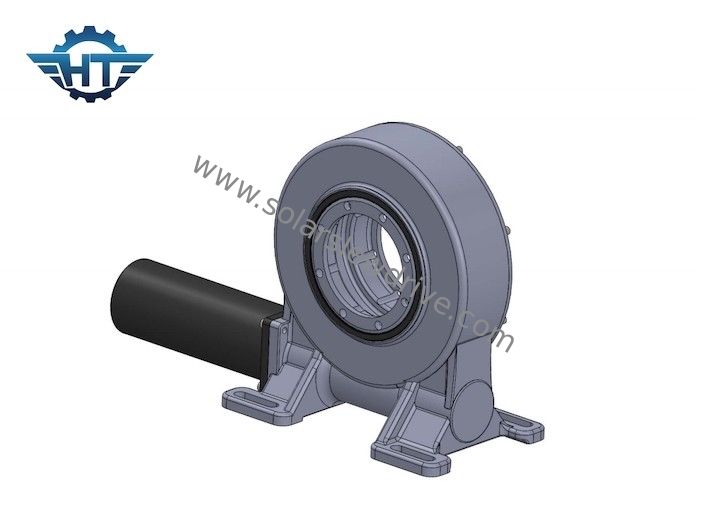

جعبه دنده Worm Slew Drive پوششی برای نیروگاه های خورشیدی CSP و CPV
گیربکس Slew Driveشرح
کاهنده چرخشی نام انگلیسی: Slewing drive، نوعی کاهنده است.از یک یاتاقان چرخشی (که معمولاً به عنوان صفحه گردان شناخته می شود) به عنوان پیرو کاهنده استفاده می کند که می تواند چرخش دایره ای نامحدود و کاهش سرعت را درک کند و می تواند نیروهای محوری بزرگ، نیروهای شعاعی و واژگون را تحمل کند.این نوع دستگاه را می توان برای انواع تجهیزات مکانیکی با الزامات چرخشی اعمال کرد.به طور خاص، این نوع کاهنده دارای مزایای دقت بالا، ساختار فشرده و ظرفیت باربری زیاد است و برای استفاده در شرایط کاری نسبتاً سخت مناسب است.
داده های عملکرد VE Slewing Drive
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (نیوتن متر) | گشتاور کج (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت، درستی | IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 12 کیلوگرم |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 18 کیلوگرم |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 32 کیلوگرم |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 28 کیلوگرم |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 52 کیلوگرم |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 65 کیلوگرم |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 88 کیلوگرم |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 135 کیلوگرم |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 192 کیلوگرم |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40+120 | آره | 251 کیلوگرم |
گزینه های چندگانه
1. نسبت کاهش دنده 31:1 تا 150:1
2. نصب افقی، عمودی یا ترکیبی از چند محور
3. تک کرم یا دو کرم
4. گزینه موتور الکتریکی یا هیدرولیک
5. مسکن: باز یا بسته
6. تنظیمات ورودی سفارشی
7. طرح های سفارشی در هر برنامه مورد نیاز
