محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | 9 اینچ |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~380/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn، 42CrMo | مدل: | 9 اینچ |
---|---|---|---|
نگه داشتن گشتاور: | 30800 نیوتن متر | نسبت دنده: | 61:1 |
بهره وری: | 40% | دقت: | ≤0.1 درجه |
موتور: | موتور الکتریکی | رنگ: | همان طور که درخواست شد |
برجسته: | گیربکس چرخشی ردیاب عمودی,گیربکس اسلو درایو با کرم ساعت شنی,گیربکس اسلو درایو برای انرژی های تجدید پذیر |

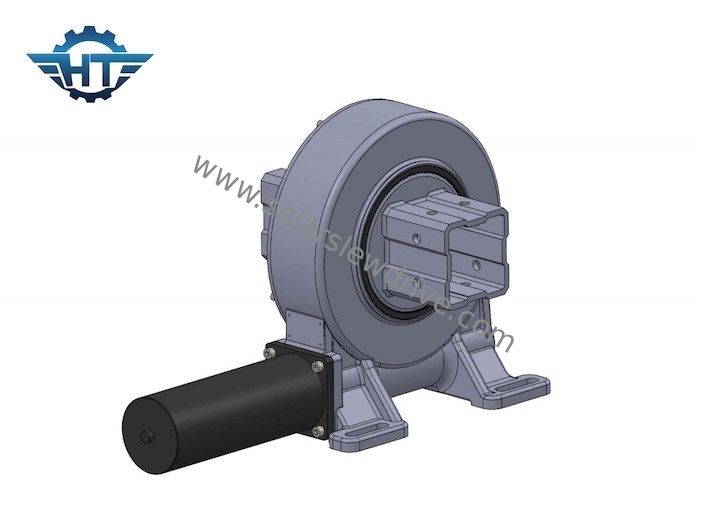

گیربکس حرکتی ردیاب خورشیدی عمودی با کرم ساعت شنی برای انرژی های تجدید پذیر خورشیدی
گیربکس Slew Driveشرح
Hangtuo در زمینه طراحی، توسعه و ساخت درایوهای چرخشی دانش غنی و متخصص دارد.ما بیش از 10 سال تجربه داریم.تیم ما در تحقیقات و توسعه در آن زمینه خاص تخصص دارد.تجربه ما زمینه های فناوری های ردیابی سیستم های فتوولتائیک، مهندسی مکانیک، فناوری درایو چرخشی را پوشش می دهد.
زمان واکنش سریع
تجربه طولانی مدت در کنترل هوشمند فرآیند برای تولید انبوه و همچنین در توسعه محصول مشتری مدار.
مزیت محصول
درایو چرخان (نوع محصور، نوع عمودی، نوع دو محور، نوع دقیق) درایو چرخاندن کرم ساعت شنی مبتنی بر یاتاقان چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل ثابت است.سطح تماس زیادی با دندان مخصوصاً برای رانندگی بار زیاد طراحی شده است.
کیفیت پایدار
نقاط بازرسی کیفیت بحرانی را تنظیم کنید، در مجموع 9 موقعیت از طریق کارخانه.ما نقاط بازرسی کیفیت حیاتی را تنظیم می کنیم، دستورالعمل های بازرسی کیفیت را برای کنترل دقیق در فرآیند کلیدی ایجاد می کنیم.ما از کالیبراسیون گیج با دقت بالا و اندازه گیری استفاده می کنیم.
آزمایش کردن
دستگاه اندازه گیری پیشرفته
اندازه گیری باید کالیبره شود، بررسی شود و فقط می توان از سنج واجد شرایط استفاده کرد.
برگه فنی
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
برنامه های کاربردی
درایو چرخشی نوع جدیدی از اجزای مکانیکی است که یک یاتاقان بزرگ است که می تواند بارهای جامع را تحمل کند و همزمان بارهای محوری و شعاعی و ممان های واژگونی بزرگ را تحمل کند.
ماشین آلات ساختمانی کاربرد اصلی دستگاه های محرک دوار است و همچنین به طور گسترده ای مورد استفاده قرار می گیرد، مانند ماشین آلات حفاری سنگ، بیل مکانیکی، تجزیه کننده، استکر و بازیابی کننده، گریدر، غلتک جاده، تراکم کننده دینامیک، ماشین آلات حفاری سنگ، سردر و غیره. عمدتاً در: جرثقیل های کامیون، جرثقیل های راه آهن، جرثقیل های بندری، جرثقیل های دریایی، جرثقیل های متالورژیکی، جرثقیل های کانتینری، بیل مکانیکی، ماشین های پرکننده، و ابزار درمان امواج ایستاده سی تی، ابزار ناوبری، پایگاه های آنتن رادار، پرتاب کننده های موشک، تانک ها و رستوران های گردان، استفاده می شود. در سال های اخیر، درایوهای چرخشی به طور گسترده در صنایع انرژی های جدید مانند فتوولتائیک، حرارت خورشیدی، انرژی باد و غیره استفاده شده است.
درایو چرخان نقش مهمی در توسعه ربات های صنعتی ایفا کرده است، بنابراین به طور گسترده به آن "مفصل ماشین" می گویند و ربات های صنعتی به طور گسترده در کارگاه های تولیدی استفاده می شوند.
