| Brand Name: | HangTuo |
| Model Number: | VE9" |
| MOQ: | 1 قطعه |
| قیمت: | USD 100~380/ pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

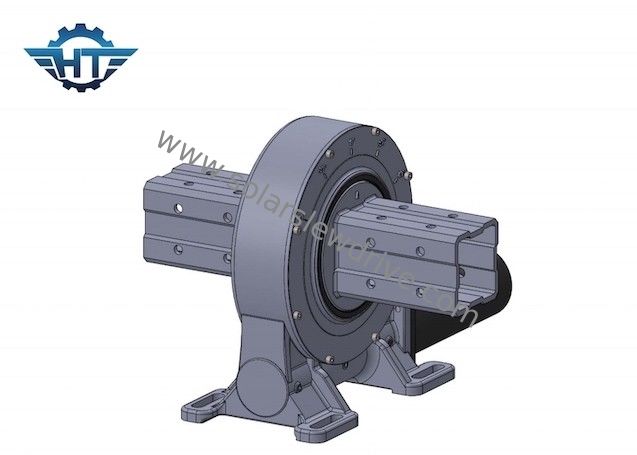

گیربکس VE9 Slew Drive با کرم ساعت شنی برای سیستم ردیابی خورشیدی خروجی لوله
شرح درایو کرم ساعت شنی
درایو چرخان به دستگاه چرخ دنده، دستگاه درایو چرخان، جفت درایو، کاهنده چرخان، میز چرخان و ... نیز گفته می شود. اجزای اصلی درایو چرخان عبارتند از: یاتاقان چرخان، کرم، پایه ریخته گری و برخی قطعات استاندارد مانند یاتاقان، پیچ و مهره، و غیره دستگاه چرخاننده از حرکت محور برای کاهش مصرف نیرو و ایفای نقش در حفاظت ایمنی استفاده می کند.
برگه داده Slewing Drive نوع VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
کاربرد
درایوهای چرخشی عمدتاً در سکوهای فرمان خودروهای ویژه، کامیون‌های مسطح سنگین، جرثقیل‌های کانتینری، جرثقیل‌های کامیونی، جرثقیل‌های کامیون، وسایل نقلیه کاری هوایی، جرثقیل‌ها، جرثقیل دروازه‌ای، نیروگاه‌های کوچک بادی، ارتباطات هوافضا، دریافت ماهواره‌ای، ردیابی خورشیدی استفاده می‌شوند. سیستم ها و بسیاری از صنایع دیگر.به خصوص در سال های اخیر، توسعه سریع صنعت تولید برق فتوولتائیک خورشیدی به طور گسترده ای مورد استفاده قرار گرفته است.درایو دوار در صنعت تولید برق فتوولتائیک خورشیدی استفاده می شود و به طور کلی مجهز به یک موتور دنده ای دوار یا یک موتور دنده AC است.در ماشین آلات ساختمانی، یک موتور هیدرولیک عمدتاً به عنوان درایو قدرت پیکربندی شده است.
