| نام تجاری: | HANGTUO |
| شماره مدل: | VE5 |
| حداقل مقدار سفارش: | 1 کامپیوتر |
| قیمت: | 145~226 USD/PC |
| زمان تحویل: | 15 تا 30 روز |

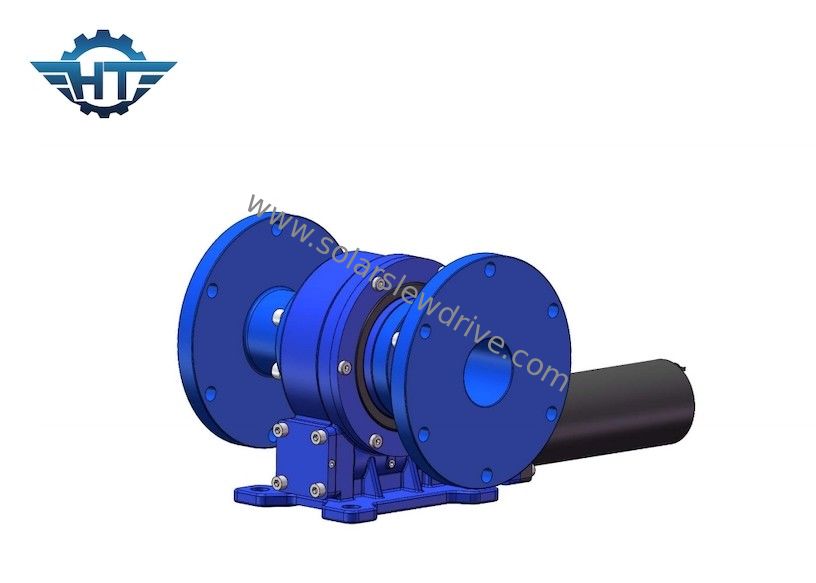

محرک کرم قفل شونده خودکار برای سیستم ردیابی خورشیدی
محرک کرم قفل شونده خودکار توضیحات
محرک کرم قفل شونده خودکار محصور شده، یک واحد کاهنده فشرده و یکپارچه است که به طور خاص برای کنترل حرکت چرخشی در سیستم های ردیابی خورشیدی طراحی شده است. این دستگاه مجموعه ای از چرخ دنده کرم سخت شده، یک بلبرینگ دقیق چرخان و یک محفظه محکم و محصور شده را ترکیب می کند - با گزینه ای برای ادغام موتور محرک - تا یک واحد انتقال قابل اعتماد را تشکیل دهد.
برخلاف کاهنده های چرخ دنده سنتی، بلبرینگ چرخان داخلی می تواند به طور همزمان در برابر نیروهای محوری، نیروهای شعاعی و گشتاورهای کج مقاومت کند. این امر به واحد فشرده اجازه می دهد تا جایگزین سیستم های پیچیده ای شود که در غیر این صورت به چندین بلبرینگ مستقل و اجزای انتقال نیاز دارند. در حین کار، کرم چرخ دنده چرخان را به حرکت در می آورد و امکان چرخش صاف، کنترل شده و دقیق را فراهم می کند. هندسه مجموعه چرخ دنده کرم همچنین عملکرد قفل شونده خودکار را فراهم می کند که از چرخش معکوس خروجی بدون نیاز به اتکای کامل به ترمز موتور جلوگیری می کند.
این محرک که برای سیستم های ردیابی خورشیدی تک محوره و دو محوره مهندسی شده است، تضمین می کند که پنل های فتوولتائیک موقعیت مورد نظر خود را حفظ می کنند - حتی زمانی که در معرض باد، گرانش یا بارهای دینامیکی قرار می گیرند - در حالی که امکان تنظیمات مداوم بر اساس شرایط متغیر نور خورشید را فراهم می کند. طراحی مهر و موم شده آن از اجزای داخلی در برابر گرد و غبار، رطوبت و محیط های خشن بیرونی محافظت می کند، بنابراین عمر مفید را افزایش داده و نیازهای نگهداری را به حداقل می رساند.
این سری محصول که در اندازه های 3 اینچ تا 25 اینچ موجود است، برای پروژه های فتوولتائیک مسکونی، تجاری، کشاورزی و در مقیاس بزرگ مناسب است. بسته به الزامات خاص کنترل ردیابی، واحد می تواند با گزینه های مختلف محرک، از جمله موتورهای هیدرولیک، موتورهای پله ای، موتورهای سروو یا موتورهای الکتریکی استاندارد پیکربندی شود. این پلت فرم محرک چرخان بسیار متنوع نیز به طور گسترده در تجهیزات دریایی، ماشین آلات ساختمانی، ماشین آلات صنعتی سبک، تجهیزات متالورژیکی، دستگاه های پزشکی و سایر بخش های صنعتی استفاده می شود.
پارامترهای عملکرد محرک چرخان عمودی
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | گشتاور نگهدارنده | راندمان | دقت | قفل شونده خودکار | وزن |
| N.m | N.m | kN | kN | N.m | درجه | بله | kg | |||
| 3 اینچ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | بله | 13 کیلوگرم |
| 5 اینچ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | بله | 18 کیلوگرم |
| 7 اینچ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | بله | 28 کیلوگرم |
| 8 اینچ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | بله | 35 کیلوگرم |
| 9 اینچ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | بله | 51 کیلوگرم |
| 12 اینچ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | بله | 61 کیلوگرم |
| 14 اینچ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | بله | 78 کیلوگرم |
| 17 اینچ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | بله | 105 کیلوگرم |
| 21 اینچ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | بله | 185 کیلوگرم |
| 25 اینچ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | بله | 244 کیلوگرم |
ویژگی های کلیدی
خروجی قفل شونده خودکار برای ایمنی عملیاتی
این واحد مجهز به مکانیزم چرخ دنده کرم قفل شونده خودکار است و به طور موثر از بازگشت بار به گیربکس جلوگیری می کند. این ویژگی پایداری موقعیت را در طول قطع برق، خاموشی های اضطراری یا رویدادهای باد شدید تضمین می کند و اتکا به سیستم های ترمز خارجی را کاهش می دهد.
گشتاور کج بالا و ظرفیت تحمل بار
بلبرینگ چرخان یکپارچه می تواند به طور همزمان در برابر نیروهای محوری، نیروهای شعاعی و گشتاورهای کج مقاومت کند. این امر محرک را برای پنل های خورشیدی کنسول دار، سیستم های ردیابی فتوولتائیک (PV) در ردیف طولانی و تاسیساتی که در معرض بارهای باد ناهموار یا متغیر قرار دارند، ایده آل می کند.
موقعیت یابی دقیق خورشیدی
با دقت موقعیت یابی ≤0.1 درجه، محرک حرکت ردیابی ثابت و قابل تکرار را تضمین می کند. قابلیت های تنظیم دقیق به حفظ زاویه تراز بهینه برای پنل های خورشیدی کمک می کند و در نتیجه قابلیت اطمینان کلی سیستم ردیابی را افزایش می دهد.
طراحی فشرده و یکپارچه
بلبرینگ چرخان و گیربکس کرم در یک واحد فشرده ترکیب شده اند. کاهش تعداد اجزا فرآیند نصب را ساده می کند و فضای ارزشمند را در ساختار سیستم ردیابی صرفه جویی می کند.
سازگاری با انواع موتورهای مختلف
سمت ورودی با موتورهای هیدرولیک، موتورهای پله ای، موتورهای سروو یا موتورهای الکتریکی استاندارد سازگار است. این انعطاف پذیری به یک پلت فرم محرک پایه اجازه می دهد تا از سیستم های کنترل و پیکربندی های مختلف پروژه پشتیبانی کند.
ساختار کاملاً محصور با نیازهای نگهداری کم
محفظه مهر و موم شده از ورود آلاینده های خارجی جلوگیری می کند و اطمینان می دهد که روان کننده در داخل باقی می ماند. نمای بیرونی دارای پوشش بادوام و مقاوم در برابر آب و هوا است - استاندارد در RAL 9006، با رنگ های دیگر RAL در صورت درخواست موجود است.
طیف گسترده ای از مشخصات
این سری که در اندازه های 3 اینچ تا 25 اینچ موجود است، طیف گسترده ای از گشتاور، بار و الزامات نصب را برآورده می کند. این واحدها برای همه چیز از سیستم های ردیابی خورشیدی توزیع شده در مقیاس کوچک تا پروژه های PV در مقیاس بزرگ در مقیاس بزرگ مناسب هستند.
چرا این محرک چرخان چرخ دنده کرم قفل شونده خودکار را انتخاب کنید؟
عملکرد نگهدارنده پایدار در برابر بارهای باد و معکوس را فراهم می کند
قابلیت تحمل بار محوری، شعاعی و گشتاور کج را ترکیب می کند
مناسب برای استفاده طولانی مدت در فضای باز
موقعیت یابی دقیق با تکرارپذیری بالا را ارائه می دهد
سازگار با طیف گسترده ای از موتورها
به طور استاندارد با روکش RAL 9006 عرضه می شود؛ رنگ های سفارشی نیز موجود است
در مشخصات مختلف برای تناسب با کلاس های مختلف سیستم های ردیابی موجود است
نصب و نگهداری آسان
راهنمای انتخاب
هنگام انتخاب مدل، لطفاً عوامل زیر را در نظر بگیرید:
گشتاور خروجی و گشتاور نگهدارنده مورد نیاز
حداکثر بارهای محوری و شعاعی
حداکثر گشتاور کج ناشی از بارهای باد و هندسه پنل های فتوولتائیک (PV)
سرعت ردیابی و دقت موقعیت یابی مورد نیاز
نوع موتور، ولتاژ و روش کنترل
دما و شرایط قرار گرفتن در معرض محیط
جهت نصب و چرخه وظیفه (چرخه بار)
عمر مفید مورد انتظار و فواصل نگهداری
توصیه می کنیم طیف بار واقعی و شرایط عملیاتی ردیابی خود را ارائه دهید تا بتوانیم بهترین مدل را بر اساس الزامات خاص شما تعیین کنیم.
سوالات متداول
محرک چرخ دنده کرم قفل شونده خودکار چیست؟
محرک چرخ دنده کرم قفل شونده خودکار یک واحد کاهنده چرخشی است که از مکانیزم چرخ دنده کرم استفاده می کند. این دستگاه به طور موثر از چرخش معکوس سمت خروجی پس از توقف موتور جلوگیری می کند. این دستگاه معمولاً در کاربردهایی استفاده می شود که بار باید پس از توقف عملیات موتور در موقعیت خاصی نگه داشته شود.
آیا این محرک چرخان برای سیستم های ردیابی خورشیدی مناسب است؟
بله. این دستگاه برای سیستم های ردیابی خورشیدی تک محوره و دو محوره بسیار مناسب است، زیرا توابع چرخش، پشتیبانی بار و نگه داشتن موقعیت را در یک واحد فشرده ادغام می کند.
آیا می توان از انواع مختلف موتور استفاده کرد؟
بله. بسته به سیستم کنترل و الزامات نصب شما، محرک می تواند با موتورهای هیدرولیک، موتورهای پله ای، موتورهای سروو یا موتورهای الکتریکی استاندارد جفت شود.
گشتاور کج چیست؟
گشتاور کج به بار واژگونی اشاره دارد که یک محرک چرخان می تواند در برابر آن مقاومت کند. در زمینه سیستم های ردیابی خورشیدی، این تحت تأثیر عواملی مانند فشار باد، ابعاد پنل های خورشیدی، طول بازوهای پشتیبانی و موقعیت مرکز ثقل قرار می گیرد.
آیا رنگ محفظه قابل سفارشی سازی است؟
بله. رنگ استاندارد RAL 9006 است؛ سایر رنگ های استاندارد RAL نیز برای پروژه های خاص موجود است.
چگونه مدل مناسب را انتخاب می کنید؟
انتخاب باید بر اساس گشتاور خروجی، گشتاور نگهدارنده، بارهای محوری و شعاعی، گشتاور کج، سرعت چرخش، چرخه وظیفه و شرایط محیطی باشد. داده های کاربردی باید قبل از نهایی کردن مدل به دقت ارزیابی شوند.
با ما تماس بگیرید.
لطفاً ابعاد ردیاب خورشیدی، بارهای عملیاتی، سرعت ردیابی و الزامات موتور خود را به ما ارائه دهید. تیم مهندسی ما به شما در انتخاب یا سفارشی سازی یک محرک چرخان چرخ دنده کرم قفل شونده خودکار برای پروژه شما کمک خواهد کرد.
