| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 قطعه |
| قیمت: | USD 280~330/ pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

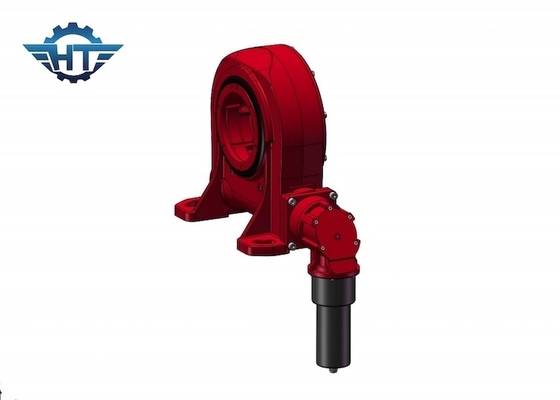

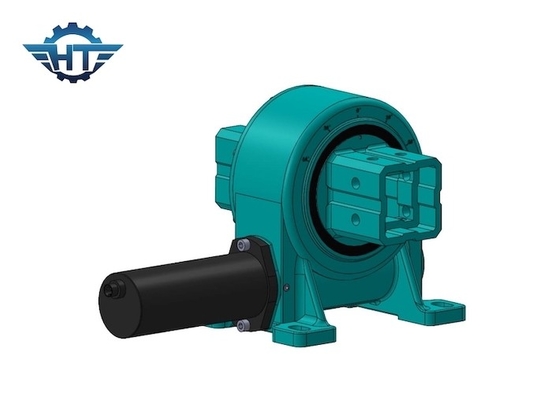

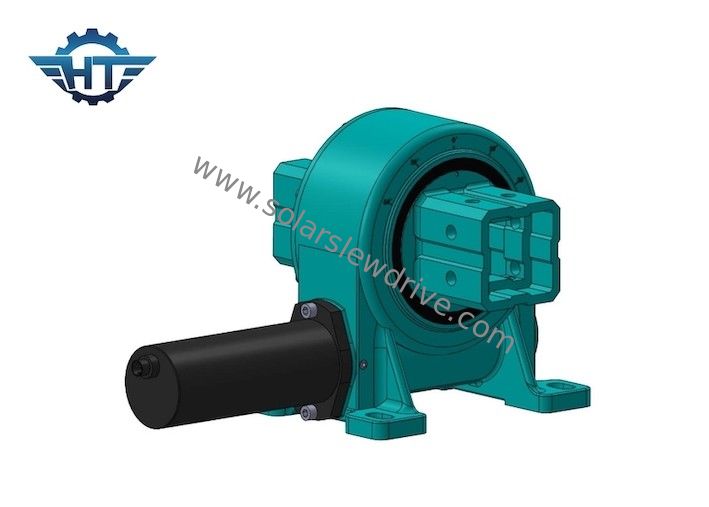

چرخ دنده چرخشی تک محور عمودی برای سیستم ردیابی خورشیدی طولانی مدت در فضای باز
Worm Gear Slew Driveشرح
درایو چرخشی محصور به طور گسترده ای در شرایط کاری نسبتاً بالا که نیاز به ضد گرد و غبار، ضد باران، ضد خوردگی و موارد دیگر با الزامات بالا برای ساختار چرخشی دارد، استفاده می شود.درجه IP به IP66 می رسد.
برگه داده VE مدل Slewing Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
ویژگی ها
چرخ دنده خود قفل شونده.
با موتورهای دنده سیاره ای 24 ولت/12 ولت که مستقیماً نصب شده اند موجود است.
مقاومت در برابر سایش بالاتر درایو چرخ دنده حلزونی، که می تواند گشتاور خروجی قوی و گشتاور لنگر کج را با عملکرد خوب پایداری و قابلیت اطمینان بارگیری کند.
برای میدان دقیق ردیابی بالاتر موجود است.
برنامه های کاربردی
درایو چرخاننده چرخ دنده حلزونی را می توان در انرژی خورشیدی مانند سیستم ردیابی PV، CSP، توربین های بادی، جرثقیل های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار نفت، حفارها، بالابرهای خودرو و توربین های بادی، دیش ها، ماهواره ها استفاده کرد. آنتن و غیره
