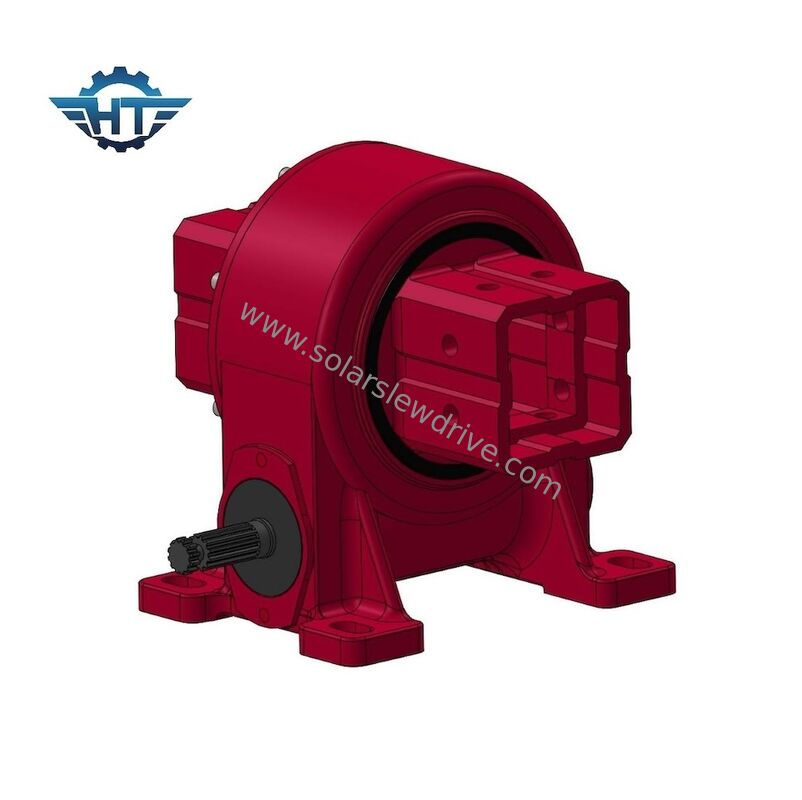

درایو چرخش با پروفایل لوله مربع تقویت شده برای سیستم ردیابی خورشیدی

درایو چرخش با پروفایل لوله مربع تقویت شده برای سیستم ردیابی خورشیدی

توضیحات درایو حرکت عمودی

درایو چرخنده نوع تقسیم لوله مربع برای سیستم های ردیابی خورشیدی بر اساس اصول طراحی قابلیت اطمینان مکانیکی توسعه یافته و برای عملیات طولانی مدت در میدان بهینه شده است.معماری سیستم مکانیسم راننده را از ساختار حمل کننده جدا می کند، اجازه می دهد تا سرویس مستقل و انزوا مکانیکی از اجزای حیاتی.

درایو چرخدار نوع تقسیم شده درایو چرخدار ویژگی های اصلی

فریم تحمل بار یک پروفایل لوله مربع تقویت شده را برای افزایش سفتی پیچ و کاهش تغییر ساختار تحت بار های پویا اتخاذ می کند.بهینه سازی عنصر محدود برای افزایش قدرت مکانیکی کلی در حالی که به حداقل رساندن خستگی مواد تحت بار گیری چرخه ای اعمال می شود.

واحد محرک با قدرت ورودی الکتریکی پایین کمتر از 150 وات کار می کند و در عین حال یک گشتاور خروجی نامی از 7500 Nm یا بالاتر را به دست می آورد. با ظرفیت گشتاور نگهدارنده بیش از 45 kNm،سیستم به طور موثر از چرخش معکوس ناشی از بار باد قوی و بازگشت مکانیکی جلوگیری می کند..

کل مجموعه درایو به سطح حفاظت IP66 مهر و موم شده است، مقاومت در برابر ورود ذرات گرد و غبار و جت های آب با فشار بالا را فراهم می کند.این سیستم برای کار مداوم در محیط هایی از -40°C تا +80°C طراحی شده است.، که آن را برای بیابان ها، مناطق ساحلی و تاسیسات آب و هوای سرد مناسب می کند.

قطعات بر اساس مقاومت در برابر خستگی و الزامات عمر طولانی انتخاب می شوند. سیستم انتقال مکانیکی برای به حداقل رساندن فرسایش و واکنش مکانیکی طراحی شده است.اطمینان از خروجی ناقل ثابت و دقت ردیابی ثابت در طول دوره های خدمات طولانی مدت.

پیکربندی ماژولار نوع تقسیم پیچیدگی نصب را کاهش می دهد و اجازه می دهد تا واحد محرک را بدون اختلال در چارچوب ساختاری به سرعت در محل جدا کند.این روش چرخه های نگهداری را کوتاه می کند، هزینه نیروی کار را کاهش می دهد و دسترسی سیستم را افزایش می دهد.

این محصول با الزامات صدور گواهینامه CE مطابقت دارد و با استانداردهای بین المللی مربوط به ایمنی مکانیکی و عملکرد الکتریکی مطابقت دارد.

پارامترهای مرجع

سازگاری مهندسی

این سیستم از سفارشی سازی سطح مهندسی پشتیبانی می کند که شامل:

پیکربندی گشتاور و بار

درمان سطح و حفاظت از خوردگی

طراحی رابط مکانیکی

کنترل و انتخاب موتور

گزینه های تقویت محیط زیست
