ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HANGTUO |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE5" |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| قیمت: | 145~226 USD/PC |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 تا 30 روز |
| قابلیت ارائه: | 12000 عدد در سال |
| تایپ کنید: | Slewing Drive | مواد: | QT |
|---|---|---|---|
| کاربرد: | سیستم ذخیره سازی گرمایش خورشیدی | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز | اندازه: | 3 اینچ - 25 اینچ |
| موتور: | 24VDC | ویژگی: | 30 سال زندگی وظیفه |

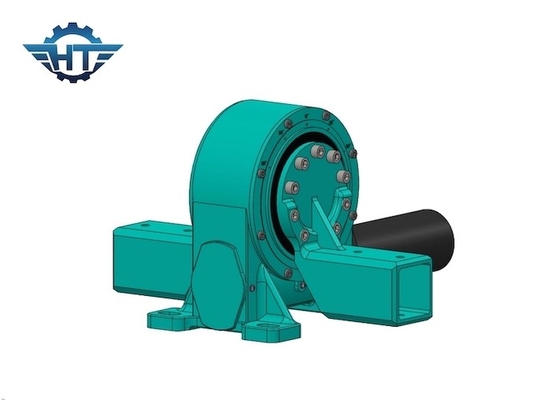

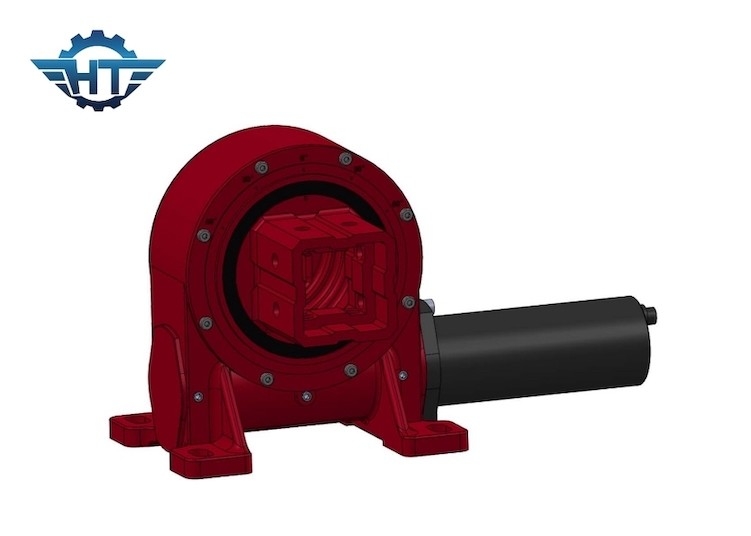

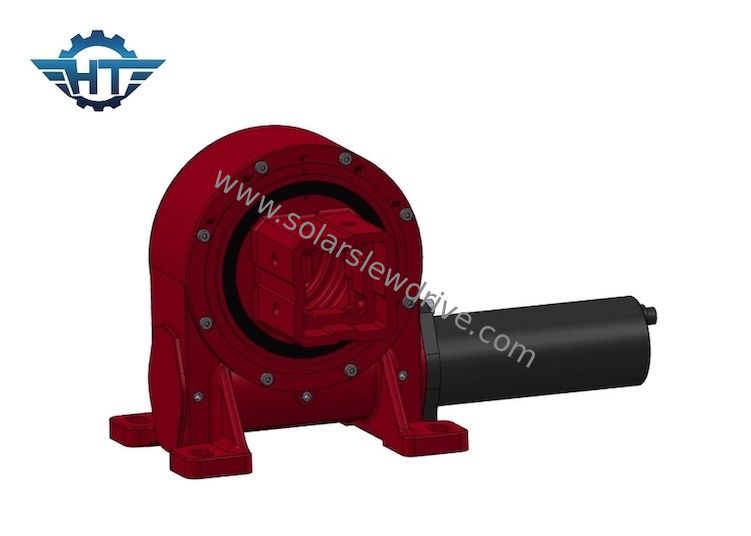

جعبه دنده چرخ دنده چرخشی جمع و جور کوچک برای سیستم ذخیره سازی گرمایش خورشیدی
سایز کوچک Worm Gear Slew Driveشرح
از آنجا که کاهنده دوار یاتاقان چرخان و ساختار کرم پوشاننده حلقوی را می پذیرد، می تواند به تماس چند دندانه دست یابد، بنابراین گشتاور انتقال زیاد است، عملیات پایدار است و می تواند بارهای شعاعی و محوری بزرگ و ممان های واژگونی قوی را تحمل کند (ضد گشتاور چرخشی).مقاومت در برابر باد)، به طور گسترده در سیستم های ردیابی فتوولتائیک خورشیدی و سایر صنایع انرژی های جدید استفاده می شود.
پارامترهای عملکرد درایو عمودی
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
امکانات
1. از 0~180 درجه یا ± 60 درجه بچرخانید
2. یک موتور 12V/24V را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده
5. استفاده منطقی از فضا
6. دنده خود قفل است
7. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
8. تعمیر و نگهداری کم
