| Brand Name: | HangTuo |
| Model Number: | VE5 |
| MOQ: | 1 قطعه |
| قیمت: | USD 100~1100/ pc |
| Delivery Time: | 15 تا 45 روز |
| Payment Terms: | L/C، T/T، Western Union |

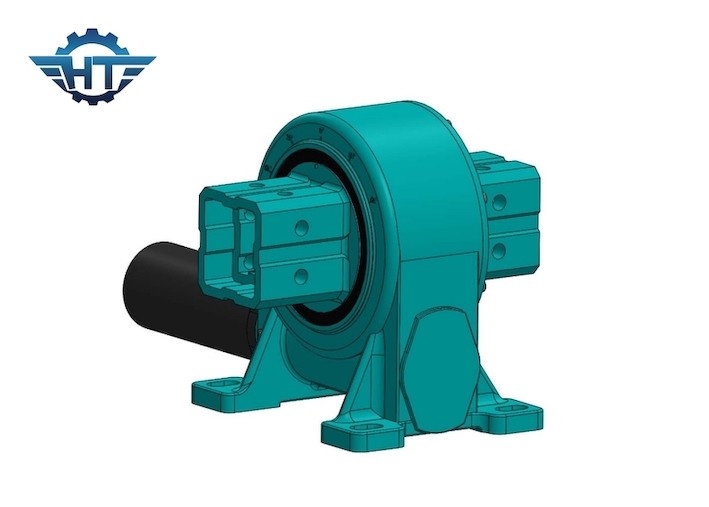

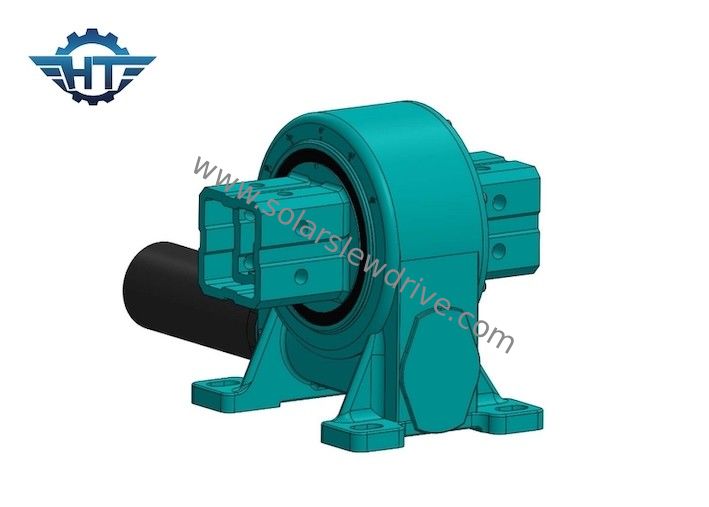

ردیاب خورشیدی تک محوره کوچک برای ردیابی انرژی خورشیدی با دقت بالا

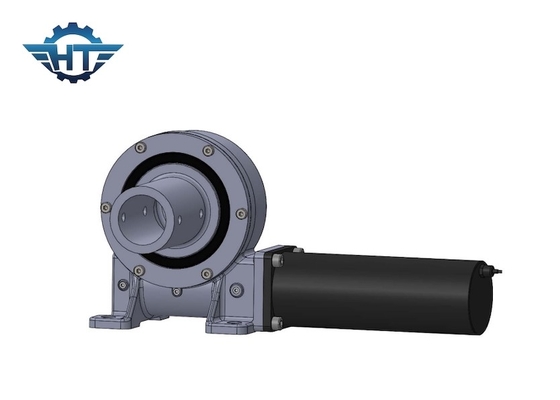

چرخ دنده کرم نوع عمودی درایو کوچک چرخشی توضیحات
درایو چرخان بهترین راه حل برای هر موقعیتی است که نیاز به چرخش کامل و سرعت متغیر است.این می تواند انتقال قدرت گشتاور بزرگتر، دقت بالاتر و ساختار فشرده را ارائه دهد.درایو تک محور عمودی محصور در مقابل درایو چرخشی می تواند حرکت را در جهت های عمودی درک کند و خورشید را از شرق به غرب ردیابی کند.معمولاً برای سیستم های ردیابی خورشیدی تک محور افقی یا برخی تجهیزات ماشین آلات با شرایط کاری مشابه اعمال می شود.
چرخ دنده کرم VE به معنای درایو چرخان نصب عمودی است، دارای حفاظت IP66 است.این عمدتا برای شرایط کاری بالا برای ضد گرد و غبار، ضد باران و ضد خوردگی اعمال می شود.این مزیت صرفه جویی در فضای تجهیزات، حداکثر ظرفیت بار، طراحی فشرده و عمر طولانی و کاهش هزینه های نگهداری را دارد.
داده های عملکرد
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
کاربرد
درایو چرخشی یک محصول عالی برای کاربرد است که به قدرت گشتاور چرخشی نیاز دارد.
Slew Drive For Solar: در چرخش پانل های فتوولتائیک خورشیدی طراحی شده است و راندمان تولید برق را بهبود می بخشد.راه حل های ردیابی خورشیدی تک محور و دو محوره در دسترس هستند.
برای ژنراتورهای بادی: درایوهای چرخشی برای چرخاندن پایه در توربین های بادی استفاده می شوند
برای کاربرد ماشین آلات ساختمانی: به طور گسترده بر روی جرثقیل کامیون سوار شده، سکوی کاری هوایی، جرثقیل اسکله، چنگ زدن چوب استفاده می شود.
برای بازار صنعت: اتوماسیون / خط مونتاژ، بازوی رباتیک
برای ماهواره: درایو slew را می توان برای ارتباطات فضایی و سیستم های موقعیت یابی جهانی در بشقاب ماهواره ای استفاده کرد
