محل منبع: | چین |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE9" |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1600/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 تا 45 روز |
شرایط پرداخت: | L/C، T/T، Western Union |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 61:1 | تایپ کنید: | مسکن محصور |
---|---|---|---|
کاربرد: | سیستم ردیابی خورشیدی | راننده: | موتور DC |
حفاظت IP: | IP66 | رنگ: | همان طور که درخواست شد |
بهره وری: | 40% | عکس العمل: | 0.1 درجه |
برجسته: | گیربکس Slew Drive برای فضای باز,گیربکس Worm Slew Drive SE9,گیربکس Worm Slew Drive IP66 |

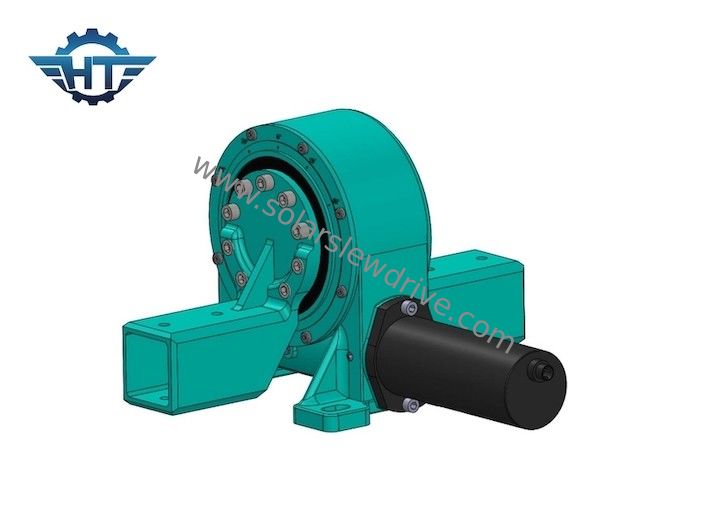

SE9 Worm Slew Gear برای سیستم ردیابی خورشیدی با دقت بالا در فضای باز
توضیحات چرخ دنده کرم کش
گیربکس خورشیدی عمدتاً برای سیستم های ردیابی خورشیدی زیر استفاده می شود:
1. سیستم ردیابی خورشیدی تک محوره.به طور عمده دو نوع سیستم ردیابی خورشیدی تک محوری وجود دارد: یکی سیستم ردیابی خورشیدی تک محوره افقی است، پرتو اصلی پانل خورشیدی زاویه را برای ردیابی دقیق زاویه انحراف تنظیم می کند.این نوع درایو چرخشی فقط برای مناطق کم عرض جغرافیایی اعمال می شود.دیگری سیستم ردیابی تک محوره کج شده است.ردیاب تک محوری کج شده برای مناطقی با عرض های جغرافیایی بالاتر از 40 درجه مناسب است که می تواند مزایای تولید برق را به حداکثر برساند.
2. سیستم ردیابی خورشیدی دو محوره.سیستم ردیابی خورشیدی دو محوره، سیستم ردیابی کامل "ارتفاع+زیموت" است، این سیستم در امتداد دو محور چرخشی با دو درجه چرخشی حرکت می کند تا مدار خورشید را به طور کامل ردیابی کند و دریافت انرژی خورشیدی را به حداکثر برساند.این نوع درایو چرخان برای مناطق با عرض جغرافیایی بالا مناسب است و راندمان تولید برق بیش از 35٪ افزایش می یابد که به طور قابل توجهی کارایی سیستم تولید برق خورشیدی را بهبود می بخشد.
پارامترهای عملکرد سری SE
مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
بسته بندی و حمل و نقل
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ؛کیسه های پلاستیکی وکیوم
بسته بندی بیرونی: کارتن سخت؛جعبه چوبی ؛پالت چوبی
مدت حمل و نقل: توسط اکسپرس;هوایی؛از طریق زمین؛از طریق دریا.
برای نمونه ها، از آنجایی که درایو slew با ابعاد کوچک اما وزن سنگین است، حمل و نقل از طریق دریا مقرون به صرفه نیست، در حالی که حمل و نقل سریع به روش مقرون به صرفه است، کارکنان تدارکات ما از TNT، DHL، UPS، FEDEX می خواهند تا اکسپرس را مقایسه کنند. قیمت به منظور یافتن مقرون به صرفه ترین راه.
اگر در آینده سفارش فله ای داشته باشید، حمل از طریق دریا را توصیه می کنیم.
