ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چین |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE7" |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| Packaging Details: | plywood box |
| زمان تحویل: | 15 تا 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | VE7 Worm Gear Slew Drive | نسبت دنده: | 51:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 7320 نیوتن متر | حداکثر گشتاور: | 11 کیلو نیوتن متر |
| نگه داشتن گشتاور: | 40 کیلو نیوتن متر | خود قفل شدن: | آره |
| بهره وری: | 40% | رنگ: | خاکستری نقره ای |

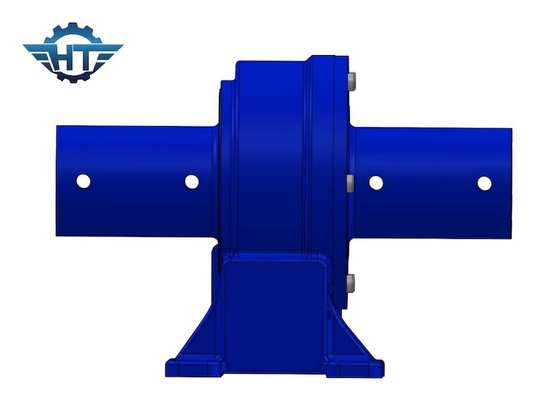

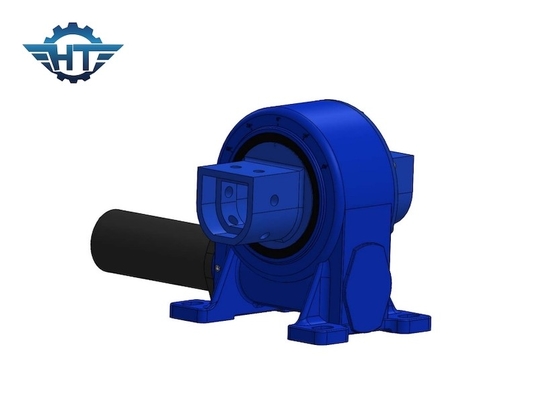

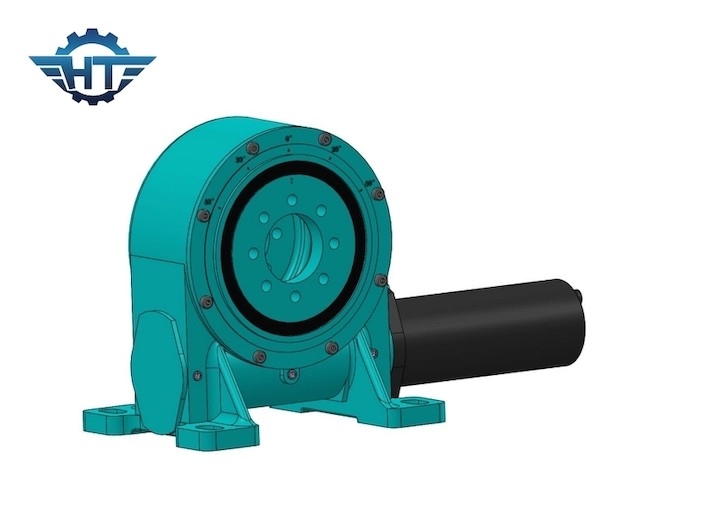

VE7 خود قفل کرم چرخ دنده Slew Drive برای سیستم ردیابی خورشیدی
Worm Gear Slewing Drive توضیحات
تولید برق سیستم ردیابی دو محوره با استفاده از دستگاه درایو چرخشی سری SDE بالاترین است و پس از آن تک محور شیبدار و تک محور صاف قرار دارد و سود تولید برق از پشتیبانی ثابت 23.83٪، 22.89٪ و به ترتیب 11.2 درصد.در عین حال، منحنی قدرت براکت ردیابی نسبت به براکت ثابت و براکت انعطاف پذیر صاف تر است و با سیستم قدرت سازگارتر است.
در مناطق با عرض جغرافیایی زیاد، تابش تجمعی تک محوره های تخت سری VE و سری SE با زوایای شیب دار و تک محوره های مسطح با زاویه های شیب دار 5 درجه و 10 درجه، مزایای آشکاری نسبت به تکیه گاه های تک محوری تخت معمولی دارد.
قابلیت اطمینان: درایوهای چرخان برای تضمین عمر 30 ساله در مزرعه طراحی و آزمایش شده اند.تمام مواد اولیه مطابق با استانداردهای ISO9001 و CE هستند.ما یک کنترل کیفیت صدا را برای اطمینان از محصولات با کیفیت بالا، قابل اعتماد و کم هزینه اجرا می کنیم.
عملکرد: درایوهای slew با فناوری کرم ساعت شنی تغذیه می شوندگیربکس قدرت و قدرت بسیار زیادحداکثر ماندگاری نگهداری بار و همچنین افزایش کارایی و دقت.
کاربردها: کاربردهای درایو چرخشی شامل ردیاب‌های خورشیدی، توربین‌های بادی، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترل‌کننده‌های تایر، حفارها و بالابرهای خودرو و غیره است.
نصب: درایوهای چرخان ما می توانند به صورت افقی، عمودی یا ترکیبی از چندین محور نصب شوند.
پارامترهای عملکرد VE7
| مدل: | VE7 Slewing Drive |
| گشتاور خروجی نامی: | 6120 نیوتن متر |
| گشتاور کج شدن: | 10 کیلو نیوتن متر |
| بار محوری استاتیک: | 110 کیلونیوتن |
| بار شعاعی استاتیک: | 60 کیلو نیوتن |
| گشتاور نگهداری: | 39 کیلونیوتن متر |
| بهره وری: | 40% |
| دقت، درستی: | ≤0.1 درجه |
| خود قفل شدن: | آره |
| وزن: | 45 کیلوگرم |
برگه اطلاعات فنی VE مدل Slewing Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
پرسش و پاسخ
1. چگونه انتخاب کنیم؟
لطفا اندازه قطر، عرض، ولتاژ، توان و سرعت بی باری موتورهای مورد نیاز، متر مربع پنل/آینه خورشیدی، چیدمان آن پنل/آینه خورشیدی را مشخص کنید.
2. آیا می توانم نمونه برداری کنم تا کیفیت را آزمایش کنم و از قبل به بازار عرضه کنم؟
مطمئنا، از نمونه برداری برای آزمایش کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
کل هزینه نمونه = هزینه نمونه + حمل و نقل.
ما بهترین هزینه حمل و نقل را پس از انتخاب درایوهای چرخان مناسب به شما می دهیم.
4. چگونه نمونه ها را ارسال می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست، ما از نمونه های کشتی توسط EMS، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چقدر است؟
1 مجموعه
6. زمان تحویل شما چقدر است؟
برای نمونه های استاندارد: 0 ~ 15 روز؛برای سفارشات دسته ای: ظرف 25 تا 40 روز.
