محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE21 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo ، QT | مدل: | SDE21 |
---|---|---|---|
نگه داشتن گشتاور: | 89 کیلومتر نیوتن متر | گشتاور کج: | 65 کیلومتر نیوتن متر |
بهره وری: | 40٪ | بار محوری: | 337 kN |
بار شعاعی: | 640 kN | رنگ: | بر اساس کد RAL |
برجسته: | رانندگی حلقه زاویه,رانندگی کوچک |

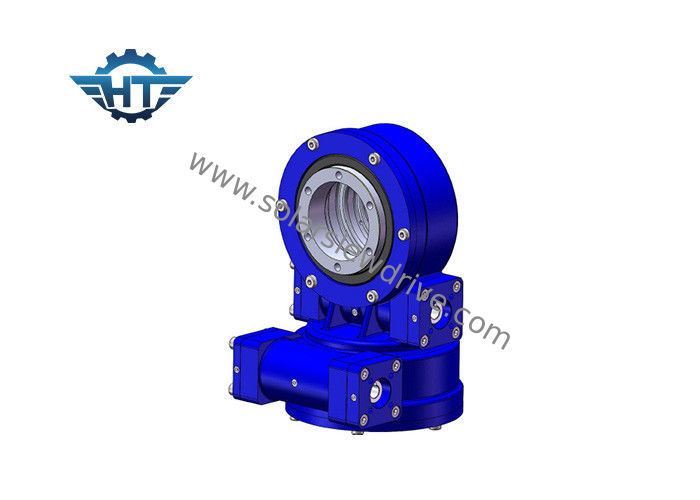

کم صدا سر و صدا سری SDE سری گیربکس درایو برای سیستم ردیابی خورشیدی خودکار دو محور
شرح
ردیاب خورشیدی محور دوگانه شامل یک سکوی متحرک ، یک پلت فرم ثابت ، یک زنجیره سریال ، یک زنجیره موازی و یک دستگاه رانندگی مانند درایور آویز خورشیدی ردیاب خورشیدی با محور دوگانه است.سکوی متحرک توسط زنجیره سریال پشتیبانی می شود و توسط زنجیره موازی هدایت می شود و مکانیزم ردیابی موازی را تشکیل می دهد.درایو کشیده شده برای ردیاب خورشیدی محور دوگانه تنظیم شده است تا زنجیره موازی را به حرکت درآورد تا حرکت سکوی متحرک برای چرخاندن حول محورهای عمودی و افقی انجام شود.درایو خورشیدی ردیاب خورشیدی محور دوگانه از افشای کنونی دارای فضای کاری بزرگتری ، عملکرد ردیابی بهتر و مزایای استحکام بالا ، مصرف انرژی پایین ، گشتاور کوچک رانندگی و کم تحرک و غیره است.
واژه نامه پارامترهای کلیدی
گشتاور لحظه ای: گشتاور بار است که با فاصله بین موقعیت بار و مرکز تحمل باربر ضرب می شود.اگر قرق ایجاد شده توسط بار و مسافت بیشتر از گشتاور لحظه کج دارای امتیاز باشد ، درایو آستین واژگون خواهد شد.
بار شعاعی: عمودی بر روی محور بلبرینگ آستین دار قرار دهید
بار محوری: به موازات محور بلبرینگ آستین دار بارگیری کنید
گشتاور نگهدارنده:این گشتاور معکوس است. وقتی درایو به صورت معکوس در حال چرخش است و قطعات آسیب نمی بینند ، حداکثر گشتاور حاصل از گشتاور نگهدارنده نام دارد.
قفل کردن خود: تنها در صورت بارگیری ، درایو آستین قادر به چرخش معکوس نیست و به این ترتیب خود قفل می نامد.
پارامترهای عملکرد مدل SDE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | آره | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | آره | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 705 |
