ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~360/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 ~ 10 سال |
|---|---|---|---|
| اندازه: | 3 اینچ تا 25 اینچ | کاربرد: | ردیاب خورشیدی |
| رنگ: | مشتری مورد نیاز | نام: | درایو آستین دار |
| موتور: | 24/12 ولت DC | سایت نصب: | زمینه باز |
| برجسته: | راننده خورشیدی راننده خورشیدی ردیاب خورشیدی,solar tracker drive |
||

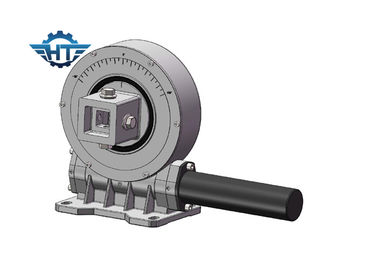

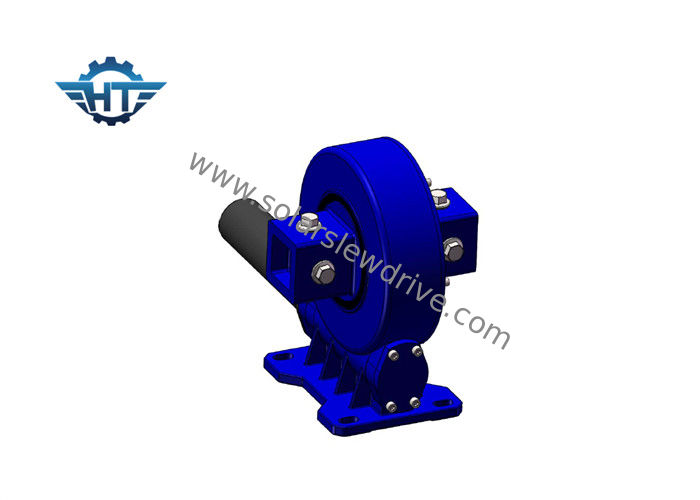

IP66 VE9 کرم درایو تک کرم با موتور الکتریکی برای سیستم ردیابی خورشیدی تک محور تخت
شرح
VE9 Slewing drive را می توان به دو درایو کرم کشیده و درایو دو کرم تقسیم کرد.
مزایای Slew Drive
1. مدولار شدن
به دلیل یکپارچگی بالای درایو اسلیو ، کاربران مجبور به خرید و ماشینکاری هر قسمت از درایو اسلو نیستند.همچنین روند آماده سازی اولیه تولید محصول را تا حدودی کاهش می دهد ، بنابراین ایمنی بهره وری نیروی کار را بسیار بهبود می بخشد.
2. ایمنی
درایو کرم دارای ویژگی های خود قفل شدن معکوس است ، که می تواند به خود قفل شدن معکوس برسد ، یعنی فقط توسط کرم می تواند چرخ کرم را هدایت کند.این ویژگی باعث می شود که درایو کشی به طور گسترده ای در بالابر ، سیستم عامل هوایی و سایر تجهیزات مورد استفاده قرار گیرد ، این امر باعث بهبود علمی و فناوری نمی شود ، بلکه همچنین ثبات عملکرد میزبان و عامل ایمنی اپراتور را تا حد زیادی بهبود می بخشد.
3. طراحی ساده شده
در مقایسه با انتقال دنده سنتی ، چرخ دنده کرم می تواند نسبت کاهش سرعت نسبتاً زیادی را بدست آورد ، در بعضی موارد ، دستگاه اصلی می تواند اجزای کاهنده را ذخیره کند ، به طوری که هزینه های خرید را برای مشتریان کاهش می دهد ، اما همچنین میزان تولید خطا درایوهای کاهشی را نیز به شدت کاهش می دهد.
اطلاعات فنی VE Slewing Drive
| مدل | گشتاور خروجی دارای امتیاز (Nm) | گشتاور نگهدارنده (Nm) | TiltingTorque (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت، درستی | IP | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40٪ | ≤.0.10 | 66 | آره | 12 کیلوگرم |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40٪ | ≤.0.10 | 66 | آره | 18 کیلوگرم |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40٪ | ≤.0.10 | 66 | آره | 32 کیلوگرم |
| 8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40٪ | ≤.0.10 | 66 | آره | 28 کیلوگرم |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40٪ | ≤.0.10 | 66 | آره | 52 کیلوگرم |
| 12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40٪ | ≤.0.10 | 66 | آره | 65 کیلوگرم |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40٪ | ≤.0.10 | 66 | آره | 88 کیلوگرم |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40٪ | ≤.0.10 | 66 | آره | 135 کیلوگرم |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40٪ | ≤.0.10 | 66 | آره | 192 کیلوگرم |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40٪ | ≤.0.10 | 66 | آره | 251 کیلوگرم |
مزایای موتورهای DC
1. کیفیت پایدار → ناشی از مواد خوب و فنی
2. قیمت پایین cheapest ارزانترین نیست اما با همان کیفیت پایین است
3. تحویل سریع delivery تحویل سفارش نمونه در عرض یک هفته
4. خدمات خوب service خدمات رضایت بخش قبل و بعد از فروش
ویژگی های موتورهای DC
1. گیربکس سیاره ای 56 میلیمتری با موتور 60 میلی متر dc و موتور 57 برس بدون برس
2. موتور کوچک دنده dc با سرعت کم و گشتاور بزرگ
3. موتور دنده 60 میلی متری گشتاور 43 نیوتن متر را فراهم می کند و قابل اطمینان تر است
4. مناسب برای قطر کم ، سر و صدای کم و کاربرد گشتاور بزرگ
5. نسبت کاهش: از 4 ~ 398
ابعاد موتور DC
اطلاعات فنی موتور DC
| نوع | ولتاژ DC. (V) | بدون بار | دارای رتبه | حداکثر گشتاور (Nm) | ||||
| جریان (A) | سرعت (دور در دقیقه) | دور موتور (دور در دقیقه) | جریان (A) | سرعت (دور در دقیقه) | گشتاور (Nm) | |||
| ZYT80 | 24 | 0.8 (حداکثر) | 2.6 | 1100 | 3.8 (حداکثر) | 1.7 | 250 | 300 |
