ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE5 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 5 اینچ | نسبت دنده: | 37 |
|---|---|---|---|
| بهره وری: | 40٪ | تایپ کنید: | محور دوگانه |
| کاربرد: | سیستم ردیابی خورشیدی | خدمات نصب: | در دسترس |
| محل مبدا: | Changzhou، چین | راننده: | 12 / 24vdc موتور، موتور سروو |
| برجسته: | ,,slewing drive for solar tracking system |
||

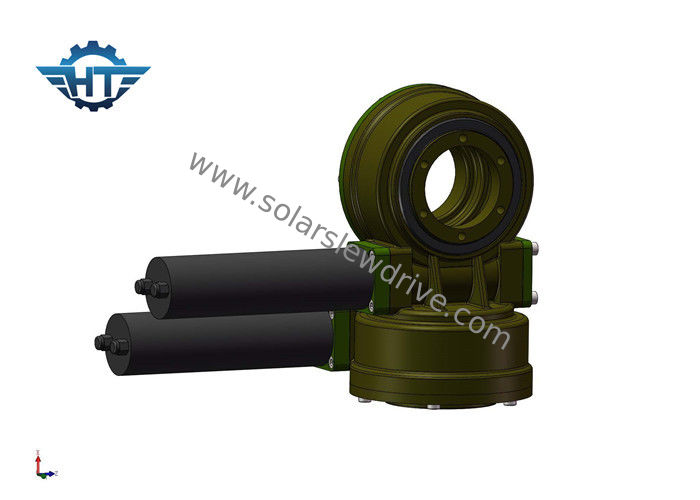

محور دوگانه، رانش کوچک کوچک، ساختار کرم و چرخ دنده برای سیستم پیگیری خورشیدی دو محور
شرح
درایوهای Slewing شامل تحمل چرخشی، شفت کرم، مسکن، تحمل، موتور و غیره می باشد. موتور درایو شفت کرم، حلقه خارج از تحمل چرخش چرخش، حلقه بیرونی خروجی گشتاور را از طریق فلنج در حالی که حلقه داخلی تحمل چرخش ثابت در مسکن.
تابع
درایو Slewing قادر به حفظ بار محوری بیشتر، بار شعاعی و لحظه کج است. چرخ دنده یا قاب چرخش می کند و با حرکت زاویه ای چرخانده می شود.
کاربرد
برای خورشیدی: این سیستم در سیستم خورشیدی طراحی شده و کارایی تولید برق را بهبود می بخشد.
برای استفاده صنعتی: عمدتا برای دو عدد چرخشی نسبی در 360 درجه استفاده می شود.
مزایای
1. طراحی شده با شفت کرم شب یلدا که تماس دندان بیشتری و گشتاور بالاتر فراهم می کند
2. عمر سرویس توسط چرخ دنده و مسابقه سخت افزایش می یابد
3. عملکرد محصول تست شده و کیفیت محصول را تضمین می کند.
برنامه های بسیاری وجود دارد که در آن می توان از درایو چرخشی استفاده کرد، در درجه اول به دلیل اینکه مناسب برای برنامه های کاربردی است که نیاز به هر دو قدرت بارگیری و قدرت گشتاور چرخشی دارد.
مشخصات فنی
| پارامترهای عملکرد مدل SDE | ||||||||||
| مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | خود قفل | وزن |
| Nm | Nm | kN | kN | Nm | درجه | بله | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | بله | 21 کیلوگرم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | بله | 32 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | بله | 54 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | بله | 88 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | بله | 157 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | بله | 214 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | بله | 315 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | بله | 481 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | بله | 682 کیلوگرم |
