ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | HT-130 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~200/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| ولتاژ منبع تغذیه: | 24 ولت | سنسورهای سالن: | نه |
|---|---|---|---|
| تایپ کنید: | 1 اینچ | نصب و راه اندازی: | افقی |
| محور: | محور واحد | رنگ: | نقره اي |
| برجسته: | راننده خورشیدی راننده خورشیدی ردیاب خورشیدی,solar tracker drive |
||

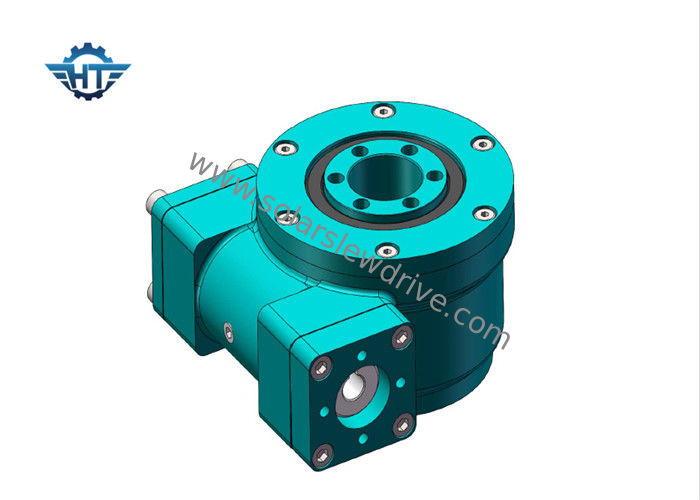

یاتاقان بلبرینگ کوچک SE1 Slewing Ring Drive تولید کنندگان ، 50 میلیون و 42 کرم مواد برای ردیاب های خورشیدی
شرح
دستگاه تحمل آویز کوچک معمولاً از کرم ، حلقه آویز ، محفظه ، موتور و موارد مشابه تشکیل شده است.از آنجا که اجزای اصلی یاتاقانهای متحرک هستند ، می توانند همزمان در برابر نیروهای محوری ، نیروهای شعاعی و لحظه های کج مقاومت کنند.در مقایسه با محصولات سنتی درایو اسلیو ، نصب آسان درایو ما آسان است ، نگهداری آن آسان است و باعث صرفه جویی در فضای نصب می شود.این محصول می تواند به طور گسترده ای در ماشین آلات ساختمانی و زمینه های انرژی جدید مانند کامیون های سنگین مسطح ، جرثقیل های کانتینری ، جرثقیل های نصب شده روی کامیون ، وسایل نقلیه هوایی و سیستم های تولید انرژی خورشیدی استفاده شود.
عملیات حرارتی درایو کوچک اسلیو
عملیات حرارتی آزادراه: مسیرهای یاتاقان بلبرینگ به صورت استقرایی از سطح خاموش می شوند و سختی خاموش شدن در HRC 55-62 تضمین می شود ، که می تواند به عمق کافی لایه سخت شده برسد.
عملیات حرارتی دنده: به دلیل نیاز به انتقال نیرو ، معمولاً یکی از حلقه های برنده دارای دندان است.حالت عملیات حرارتی دنده به طور کلی نرمال یا معتدل است.سطح دندان را نیز می توان با توجه به نیاز کاربر خاموش کرد.سختی رفع بین 50 تا 60 HRC است و عمق کافی را می توان تضمین کرد.رفع چرخ دنده را بسته به نوع کاربرد می توان به رفع کامل دندان و سخت شدن القایی تک دندان تقسیم کرد.سخت شدن القایی تک دندان را می توان به رفع ریشه سطح دندان و رفع سطح دندان تقسیم کرد.
داده های تکنیکی
| SE1 Slew Drive | موتور داده | ||
| گشتاور دارای امتیاز | 384 نیوتن متر | ولتاژ محاسبه شده | 24 VDC |
| سرعت رتبه بندی شده | 0.06 دور در دقیقه | جریان دارای امتیاز | <8 A |
| حداکثر خروجی | گشتاور (3 ثانیه) 460 نیوتن متر | توان خروجی | 25 وات |
| نسبت | 32: 1 | سرعت رتبه بندی شده | 2 دور در دقیقه |
| درجه حرارت | -30 ℃ ~ 80 | طول سیم | 1 متر |
ابعاد
اطلاعات فنی سری SE Slewing Drive
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
عملیات حرارتی یاتاقان کوچک اسلیو عملیات حرارتی Raceway: مسیرهای انتقال یاتاقان سطح به صورت استقرایی خاموش می شوند و از سختی خنک کننده در HRC 55-62 اطمینان حاصل می شود ، که می تواند به عمق کافی لایه سخت شده برسد.
