ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE 3 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نسبت دنده: | تایپ کنید: | محصور شده | |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | راننده: | موتور هیدرولیک |
| آی کلاس: | IP66 | رنگ: | درخواست |
| اثربخشی: | 40٪ | لگد زدن: | 0.1 درجه |
| برجسته: | ,,slewing drive for solar tracking system |
||

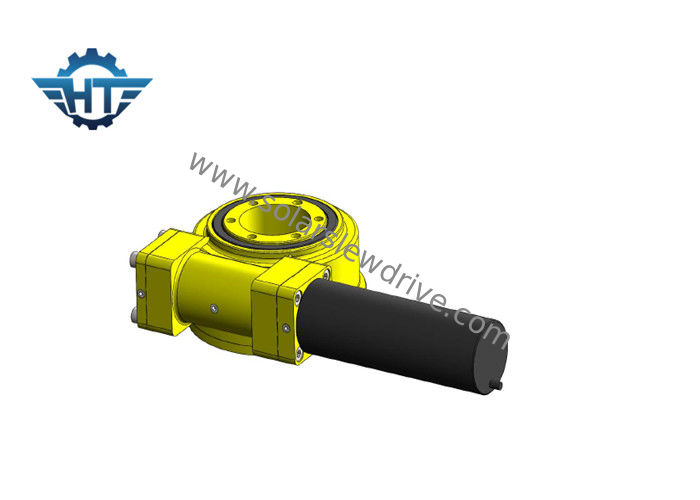

درایو محرک یاتاقان مرکزی SE با دقت بالا برای استفاده صنعتی و سیستم قدرت خورشیدی متمرکز شده است
شرح
ردیاب خورشیدی باید حرکت صاف، آهسته و محکم داشته باشد. ردیاب باید دارای دقت بالای موقعیت و درجه اطمینان بالا باشد. این الزامات را می توان با رانندگان خاص طراحی شده به عنوان رانندگان متحرک به دست آورد.
دقت: درجه 0.1
در دسترس: 3 اینچ - 12 اینچ
نصب افقی
توصیه می شود که درایوهای انقباض در محدوده azimuth در برنامه های کاربردی خورشیدی برای محافظت بهتر حفاظت شوند و حفاظت محور ارتفاع را اضافه کنید. برای سایر برنامه های کاربردی، جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و برای حفاظت بهتر بهتر باشد.
نصب عمودی
توصیه می شود که درایوهای انفجاری به منظور اتصال به نقاط ضعف اتصال در برنامه های کاربردی خورشیدی برای حفاظت بهتر نصب شوند. برای سایر برنامه های کاربردی، جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و برای حفاظت بهتر بهتر باشد.
جزئیات
1. با اتخاذ تحمل چرخش به عنوان جزء اصلی آن، درایو متحرک می تواند نیروی محوری، نیروی شعاعی و لحظه کج را همزمان تحمل کند.
2. درایو چرخشی به طور گسترده ای در تریلر های مدولار، انواع جرثقیل ها، پلت فرم کار هوایی، سیستم های ردیابی خورشیدی و سیستم های انرژی باد استفاده می شود.
3. گیربکس های الکتریکی و سیاره ای می توانند بر اساس نیاز مشتری طراحی شوند.
4. درایو Slewing دارای مزیت صرفه جویی در فضا در امکانات، حداکثر ظرفیت بار در یک طراحی جمع و جور، طول عمر طول عمر، هزینه های تعمیر و نگهداری، و غیره است.
پارامترهای عملکرد سری SE
| مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت | خود قفل | وزن |
| Nm | Nm | Nm | kN | kN | درجه | بله | کیلوگرم | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | بله | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | بله | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | بله | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | بله | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | بله | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | بله | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | بله | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | بله | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | بله | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | بله | 182 |
نقشه های ساختاری
1. پایه مسکن
2. حلقه حلقه
3. Raceway
4. مهر و موم
5. ورق بالا
6. درایو (موتور هیدرولیک / موتور الکترونیکی)
7. آداپتور موتور
8. حلقه O
9. ورودی سوراخ
10. شفت مخالف موتور
11. پایان بسته
12. پوشش
13. رمزگذار
