محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1600/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | 7 اینچ | نسبت دنده: | 57: 1 |
---|---|---|---|
بهره وری: | 40٪ | دقیق: | .10.1 |
راننده: | موتور الکتریکی | تایپ کنید: | محور تک افقی |
کاربرد: | PV | رنگ: | درخواست |
برجسته: | ,,solar slew drive |

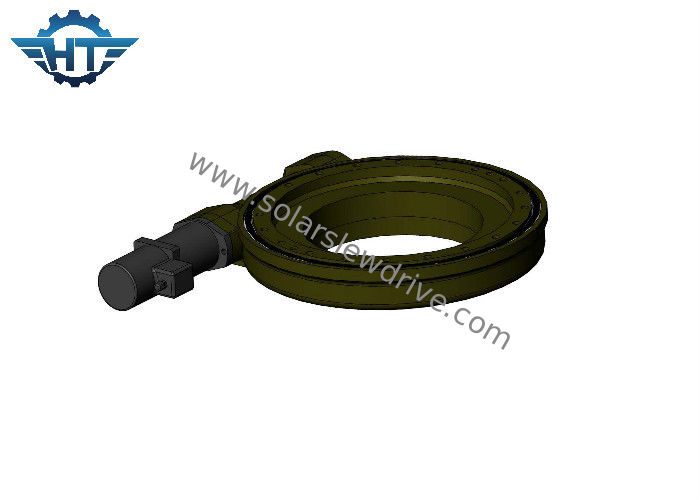

درایو آستین 7 اینچی خورشیدی با قفل کردن خودکار برای سیستم ردیابی خورشیدی کج شده
شرح
دو ردیاب اصلی ، ردیاب های محور تک و دوئل وجود دارد. ردیاب های محور تک در هر ماه تنظیم می شوند و به همین دلیل تغییرات فصلی در موقعیت خورشید به حساب می آیند ، سپس از محور واحد برای ردیابی حرکت روزانه از شرق به غرب خورشید در سراسر آسمان استفاده می شود. ردیاب های محور دوئل با استفاده از یک محور برای ردیابی حرکت روزانه خورشید و محور دیگر برای ردیابی حرکت فصلی ، نیاز به تنظیم ماهانه را از بین می برند. یک ردیاب خورشیدی تنها محور باعث افزایش خروجی خورشیدی در حدود 25٪ و ردیاب محور دوگانه در حدود 40٪ می شود.
ردیاب خورشیدی یک وسیله مکانیکی است - عملکرد خودکار برای هدایت مطلوب با توجه به پرتوهای خورشید از یک صفحه فتوولتائیک ، یک صفحه گرمایی خورشیدی یا یک کنسانتره خورشیدی. ردیاب خورشیدی باعث افزایش قدرت انرژی خورشیدی ضبط شده و بنابراین عملکرد واقعی دستگاه انرژی تجدید پذیر می شود. یک نوع ردیاب خورشیدی heliostat است.
هدف اصلی ردیاب به حداکثر رساندن کارآیی صفحات PV ، آینه هایی است که روی درایوهای آستین دار نصب شده اند.
در زمینه فتوولتائیک ، ماژول های PV نصب شده بر روی ردیاب معمولاً به صورت ردیفی مرتب شده اند ، به طوری که درایو آستین دار می تواند نه تنها یک ماژول خورشیدی را هدایت کند.
در زمینه غلظت خورشیدی ، یک ردیاب خورشیدی برای نگه داشتن نقطه آتش ایجاد شده توسط پارابولوئید یا آینه در عنصر کانال مایع که گرم می شود ، مفید است. هرچه تراز عمودی با پرتوهای خورشید بیشتر باشد ، بازده تبدیل ترمودینامیکی و انرژی حرارتی تولید شده برای همان سطح بیشتر خواهد بود.
که به دقت بالایی از یک درایو آستین دار احتیاج دارد.
پارامترهای سری SE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
ضمانت
درایوهای آستین دار برای یک زندگی میدانی 30 ساله طراحی ، آزمایش و استفاده می شوند. برای اطلاعات بیشتر اطلاعات مربوط به محصول را بارگیری کنید و یا درخواست کاتالوگ کنید.
